項目概況

福永水質凈化廠二期工程位于深圳市寶安區福海街道現狀福永水質凈化廠預留用地處，福永一期項目用地以南，總占地面積5.01公頃，污水處理總建設模為22.5萬m³/d。工程水處理部分采用“預沉池粗格柵及提升泵房+細格柵及曝氣沉砂池+MBBR生化池+二次沉淀池+高密度沉淀池+紫外線消毒池+尾水提升泵房”，出水水質達到《水質凈化廠出水水質規范》(DB4403/T64-2020)中的B類標準(DO≥2mg/L)。其中“污泥處理系統設備集成、供貨、調試及伴隨服務”由上海復潔環�？萍脊煞萦邢薰�司中標并實施，通過采用“低溫真空脫水干化一體化技術裝備”，將含水率90%-99.2%的污泥一次性脫水干化至含水率40%以下。

示范意義

復潔環保深圳地區首個污泥脫水干化項目。

項目技術工藝/裝備簡介

（1）技術工藝/裝備名稱

低溫真空脫水干化一體化技術

高溫水源熱泵技術

（2）工藝/裝備原理

低溫真空脫水干化一體化技術，利用環境壓強減小水沸點降低的原理，創造性地將機械壓濾脫水與真空干化技術合為一體，大幅降低傳統常壓條件下污泥熱干化的熱源溫度、汽化溫度以及脫水干化全程的能耗，通過進料過濾、隔膜壓濾、吹氣穿流、真空干化四個階段的處理，實現了污泥高效脫水、低溫干化和工藝節能。該項目污泥脫水干化單元設置5 套低溫真空脫水干化一體化技術裝備

(DZG-2000/800型，4用1備，單套技術裝備的污泥處理能力為56.25t/d)，主要包含污泥調質系統、低溫真空脫水干化主機系統、污泥進料系統、熱水系統、真空冷卻系統、空氣壓縮系統、物料輸送系統、除臭系統、清洗系統、自控系統等。

（3）工藝/裝備特點

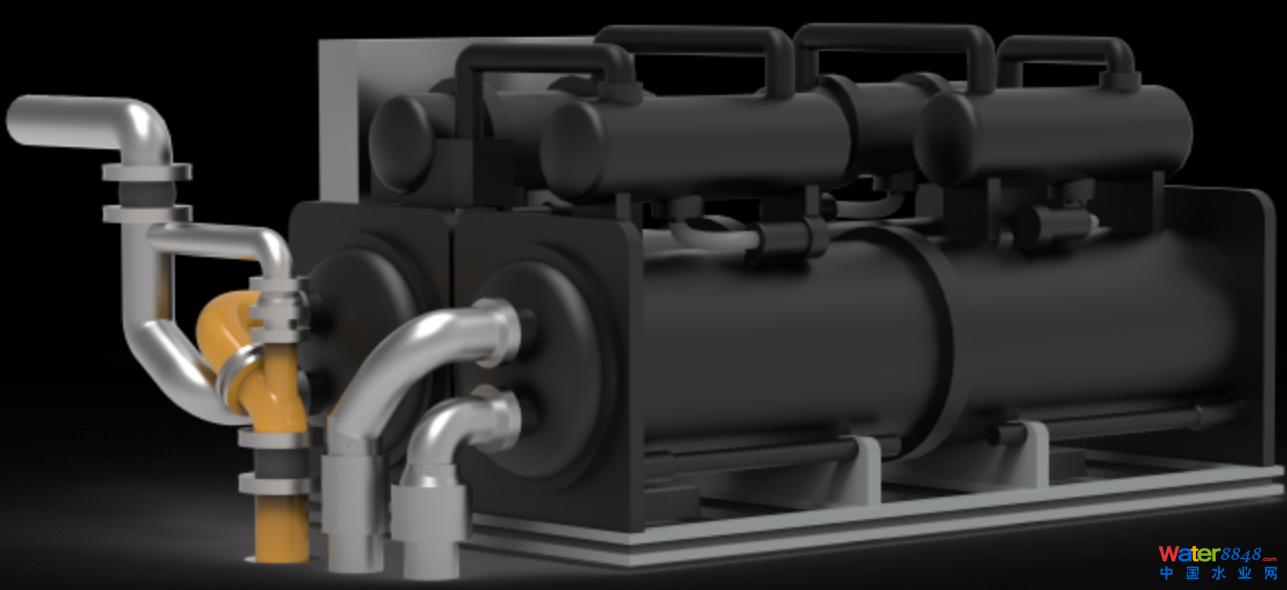

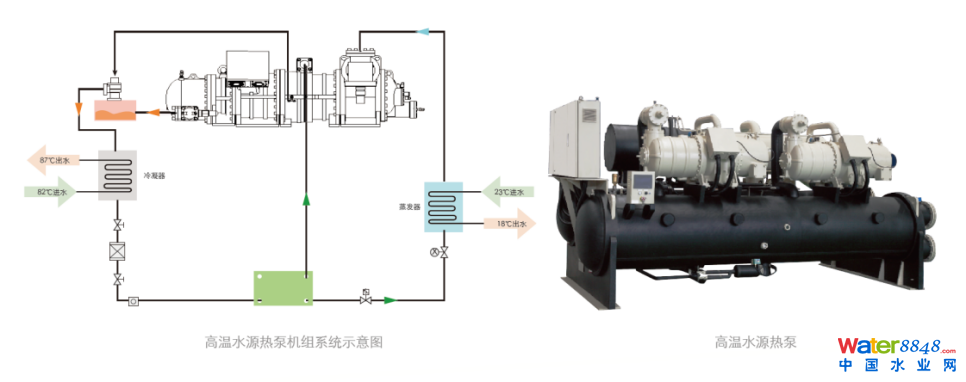

本項目選用高溫水源熱泵提取污水廠中水能量作為污泥干化熱源，冷凝側出水溫度可達到87℃，滿足真空干化階段水汽蒸發所需加熱溫度。高溫水源熱泵技術既合理利用現有資源，又降低了污泥干化能耗和運行成本。系統通過回收冷卻回水熱量，增大水源熱泵熱源的穩定性和COP 值。系統可根據進水溫度調節壓縮機運行臺數，節約電能消耗。源水回水指標無變化，直接回廠區消毒池前端，系統不額外產生污水。

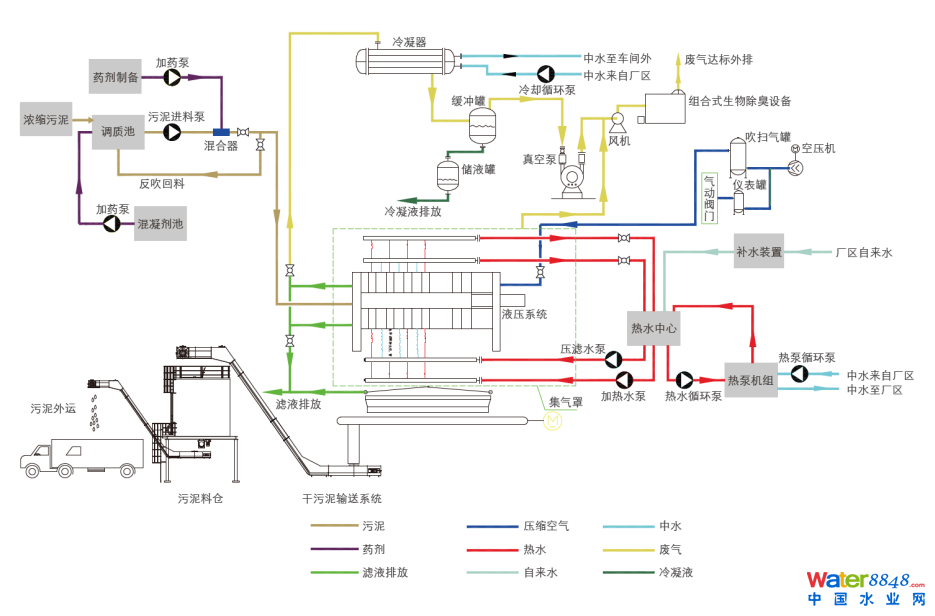

（4）工藝/裝備流程圖
