VFL垂直流迷宮

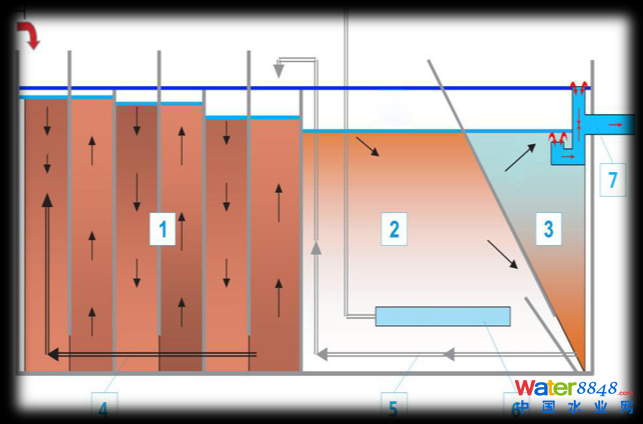

• 組合池最前端是1區-厭氧、缺氧區（垂直流迷宮Vertical Flow Labyrinth結構）。這個區內置豎向?qū)Я靼澹瑢�厭氧區和缺氧區隔成若干個串聯豎向流的反應室，污水通過重力流從第一格到最后一格上下折流。污水從1區最后一格上部流入2區。
• 2區是好氧區，好氧區池底配有膜式微孔曝氣器，向池內好氧微生物提供氧氣。
• 3區是沉淀區，好氧區的混合液從隔板縫隙進入沉淀區泥斗中部，然后由下向上流動，水流流速漸緩，污泥沉降下來，上清液直至不銹鋼排水槽收集后排放。
• 沉淀區每個泥斗底部都設污泥回流管，沉淀下來的污泥不斷通過回流被輸送到前面的缺氧區、好氧區。

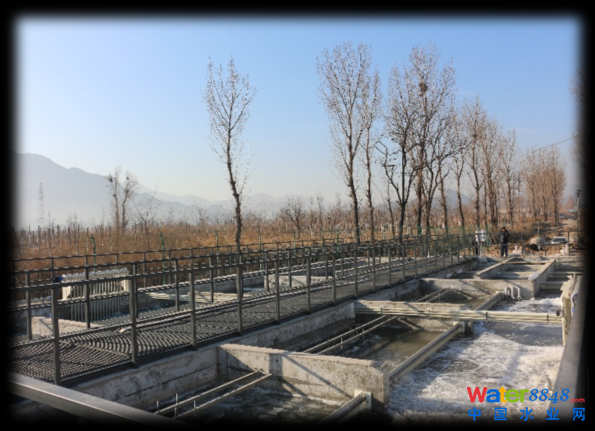

• 反應器左右對稱，中間狹長的部分為污泥池。可根據水量確定啟動單邊還是雙邊。

• 反應器厭氧區和缺氧區均為垂直流迷宮結構。特點是：反應器內置豎向?qū)Я靼�，將反應器分隔成幾個串聯的反應室，每個反應室都是一個相對獨立的上下流式污泥床系統，其中的污泥以顆粒化形式或絮狀形式存在。水流由導流板引導上下折流前進，逐個通過反應室內的污泥層，進水中的底物與微生物充分接觸、反應而得以去除。

• 反應器的最前端為厭氧區，污水沿導流板先后進入?yún)捬鯀^(qū)、缺氧區、好氧區和沉淀區。

巧妙的結構設計+獨特的控制邏輯造就了VFL優質的出水效果！

成熟穩定簡單可靠的VFL工藝在嚴苛的運行條件下依然表現出色，穩定達標！

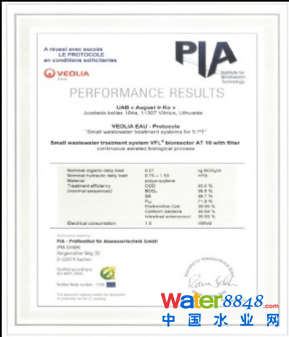

DIBT德國建筑研究院、DIBT德國建筑研究院、澳大利亞專利、立陶宛專利、美國專利

VFL技術抗沖擊負荷能力強，不需要調節池

• 工藝的核心是厭氧區和缺氧區結構上采用垂直流迷宮式結構，使厭氧缺氧區在同樣有效容積下流程最長，污水不會短流，與污泥接觸最充分；反應器前端脈沖進水，使污水與新補充的污泥混合反應。
• 另一技術核心是系統的污泥回流控制，不斷將沉淀區污泥輸送到反應器缺氧區前端，重新參與水處理過程，通過這種方式不斷補充流逝的污泥，并降低進水負荷，最大限度的提高反應池抗沖擊能力，前端不需設調節池。另外，可通過回流保持一定的流速，使污泥層處于懸浮狀態。短時間內極限沖擊負荷可以承受200%。

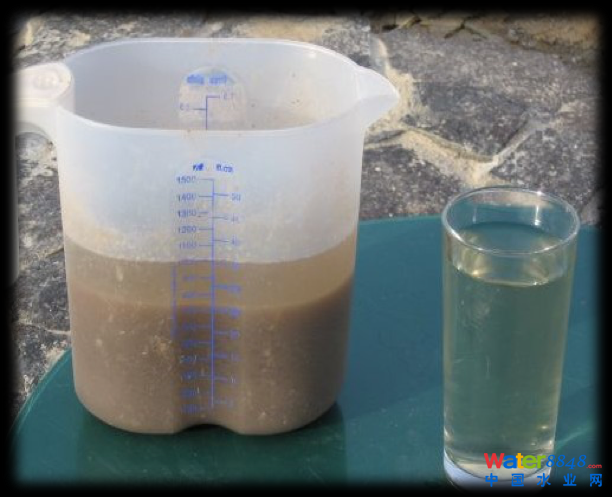

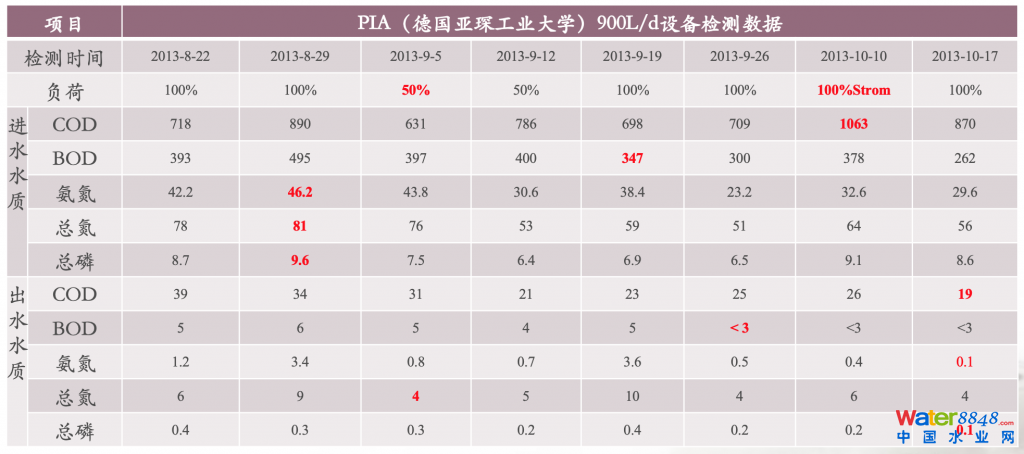

VFL技術出水水質好，穩定達標

• VFL工藝具有獨特的污泥循環路線。沉淀區泥斗內的活性污泥一部分回流到缺氧區前端，反硝化在較長的缺氧流程中進行非常徹底，并充分利用污水中的碳源（BOD）。
• 另外，缺氧區中部的污泥不斷回流到迷宮格最前端，污泥沿迷宮格保持流動性，并由于迷宮上下折流的結構保持高的污泥濃度，迷宮部分污泥濃度7-8g/L，好氧部分4g/L左右。使得污水中有機物降解徹底，脫氮作用出色，遠遠超出國內其它工藝。
• 最難得的是系統啟動后在不同氣候條件下，進水水量水質的波動下，都能夠保證穩定的運行，出水可達到北京市新地標（DB11890-2012）。

VFL技術產泥量極低

• 系統在高污泥濃度下運行，混合液回流比例大，使各單元兼具推流式和完全混合式的一些優點，整個流程中污染物質濃度梯度較小，尤其是好氧區在低負荷下運行，活性污泥中微生物處于內源呼吸期，不會產生污泥膨脹現象，而且產泥量低，是一般工藝的產泥率的1/10，因此1000噸/天以下規模的不需要污泥濃縮、脫水設施，污泥就地處置，節約投資和運行成本，大大降低運營管理的工作量。

VFL污水廠無任何臭味，環境友好

• VFL技術通過對系統運行管理的優化，實現整個組合池沒有任何臭味，包括厭氧區和污泥區。該工藝從生化處理的根本上解決了困擾采用一般處理工藝的污水廠的臭味問題，因此適宜將污水站建在任何對環境要求嚴格的區域，不需設任何除臭裝置。

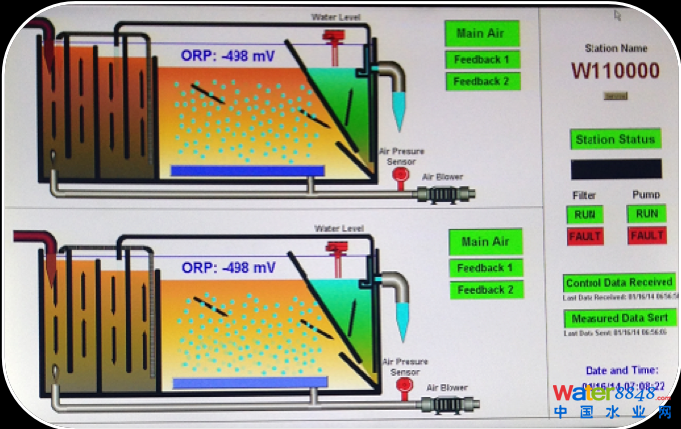

全自動運行，遠程監控，無人值守

• VFL工藝在確保出水質量的前提下, 更注重污水處理廠建設與運營成本的有效降低。
• 除去了傳統污水處理工藝中不必要的環節和設備，大幅減少了污水處理廠的能耗，現場雖然無人值守，但運行情況、設備情況及事故報警均通過網絡傳輸?shù)焦�司控制平臺，同時采用遠程監控的方式對水廠進行管理。
• 由于工藝產泥量的大幅度降低，小型污水站的污泥處理的投資、能耗及人員工作量幾乎為零，人工操作的任務只有設備巡視、安全管理和環境衛生。

結構簡單，設備量少，能耗低，維護工作量小

• VFL技術設備種類和數量已經減到了最少，除了污水進口處的提升設備外，配套設備只有鼓風機和必須的消毒加藥設備。
• VFL組合池內無填料，無堵塞問題，不需要定期更換和清洗，核心設備經過長期運行的考驗，十年內不需要更換或大修。

適應性廣

• 南方低濃度高溫和北方高濃度低溫均可穩定達標。

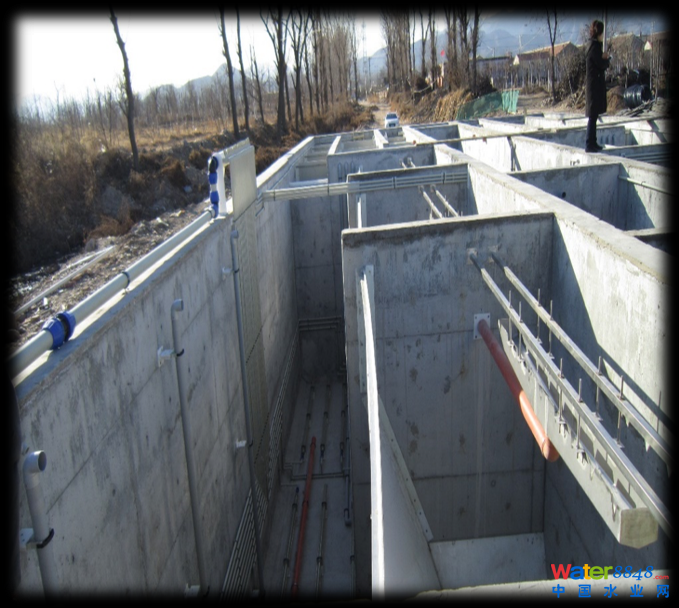

結構布局靈活多變

• 污水處理廠布局可根據場地條件進行設計，靈活布置，結構和布局簡潔。
