導讀：近年來，我國大力推進城市內河水環境綜合治理，將其作為落實生態文明建設，補齊民生短板，促進公共產品供給側改革的重要內容。�？谑忻郎岷右韵到y(tǒng)思維引領生態治水，提出以流域為單元，以“控源截污、內源治理、生態修復、功能統籌”為主線，系統解決城市水環境問題，并統籌提升水安全、水生態、水景觀等復合生態功能，構建水岸融合、藍綠交織的城市生態空間。

作者簡介：王晨（1986-），男，山西運城人，碩士，工程師，中國城市規劃設計研究院資源能源所副所長，主要從事市政基礎設施規劃、水環境綜合治理、海綿城市、內澇防治等規劃設計工作。

1美舍河水體現狀特征分析

水系是城市重要的自然生態空間，同時又承擔著飲用水供給、行洪蓄洪、排水防澇、水質凈化、景觀游憩、航運等多重功能。水體現狀評價，既應注重水系的自然水文和水生態屬性，還應當關注與水體功能密切的其他功能和設施情況。

1.1

水文特征

美舍河是海口市綠色生態系統的一個關鍵性、基礎性的廊道。上游連接沙坡水庫，下游連接海甸溪入海，流經龍華、瓊山、美蘭3個區，是海口市府城的母親河。

美舍河全長23.86公里，流域面積52.95平方公里。旱天常水位狀態下，上游沙坡水庫下泄流量為0.3立方米/秒，可基本保障鳳翔閘以南河段的生態基流；河道中游自南渡江司馬坡島補水3.0立方米/秒，用以保障下游河段的生態補水需求。下游入海口段受潮水漲落影響較大，水體含鹽度較高，多年平均潮位為1.0米，多年平均高潮位為1.3米。20年一遇洪水位狀態下，沙坡水庫泄流91立方米/秒，城區河道區間入流80立方米/秒，河道斷面基本可滿足20年一遇的過洪能力。美舍河水工設施分布見圖1。

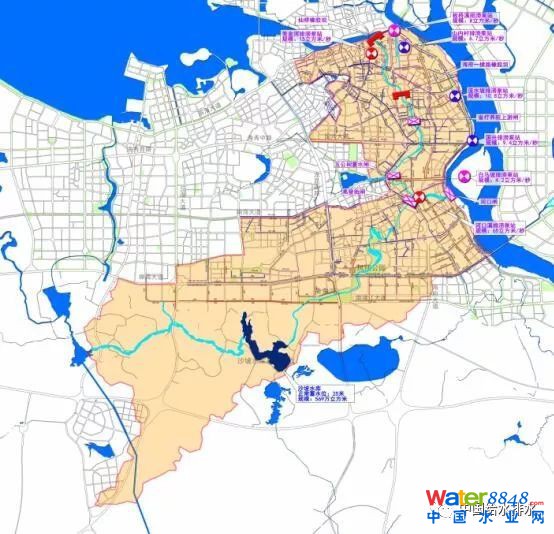

圖1 美舍河水工設施分布圖

1.2

水環境特征

上游沙坡水庫位于�？谑心喜可鷳B(tài)控制帶范圍內，水環境條件較好，除總氮指標外，其他水質指標可達到地表水環境質量Ⅳ類標準。沙坡水庫末端至入海口為美舍河城區段，受污水直排和底泥污染影響，水環境質量較差，各項水質指標均為劣V類，其中氨氮為15.2毫克/升、溶解氧為0.87 毫克/升、COD為61.5毫克/升，全河段被列為城市黑臭水體整治范圍。

（1）污水系統問題

�？谑信潘�系統欠賬問題嚴重，目前美舍河所在的主城區近90平方公里范圍內的生活污水全部排入城區最北側的白沙門污水處理廠�，F(xiàn)狀該污水處理廠處于滿負荷狀態運行，主干管網近16.6公里處于滿管狀態�，F(xiàn)狀污水管道及污水廠進水濃度較低，近1/3的地下水、河水、海水等外來水倒灌入污水系統，清潔的水資源占用了污水管道和處理設施的空間，造成大量生活污水直排入河。海口市主城區現狀污水系統及管網滿管分布見圖2。

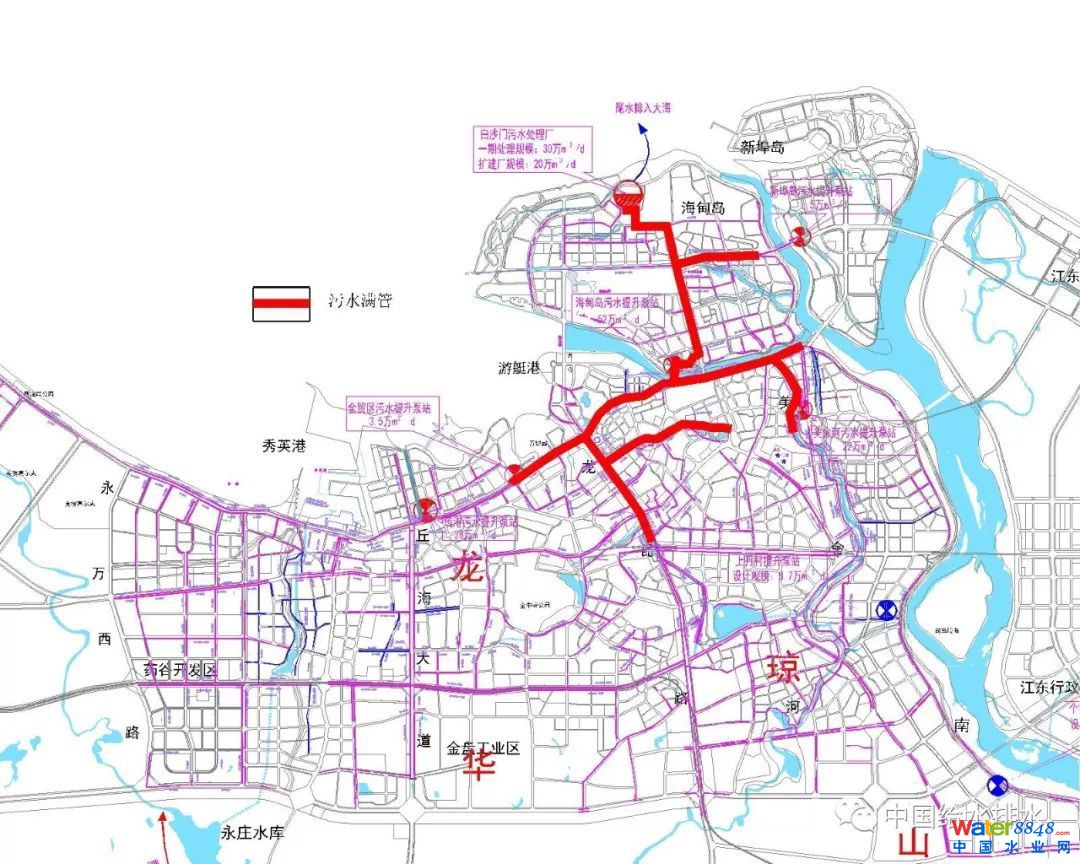

圖2 海口市主城區現狀污水系統及管網滿管分布圖

美舍河城區段污水直排、管網混接錯接等問題突出。上游沙坡水庫至鳳翔橋段，周邊為城郊村莊，未建設污水管道；中游段鳳翔橋段至流芳橋，周邊為府城老城區，排水管道以合流管為主；流芳橋至長堤路入�？诙危�管網以分流制系統為主，但存在大量混接、錯接的問題。美舍河沿河排污口130個，直排入河污水量約5.0萬立方米/日。

（2）底泥污染

由于美舍河沿線長期排污，加之河道局部水動力條件不足，造成中下游河段底泥沉積較為嚴重。經檢測，中下游段淤底泥積深度達到1.0米，局部水動力條件不足區域淤泥深度達到1.5米，且底泥有機質含量較高，黑臭現象嚴重。

1.3

水生態特征

目前美舍河源頭所在的南部生態控制帶，藍綠空間用地零散、不連貫，生態系統功能逐步減弱。上游沙坡水庫匯水區范圍內存在部分地塊開發和高速路建設，切斷了局部匯水通道，縮小了原始的自然匯水分區，導致沙坡水庫匯流量由3000萬立方米/年降低至1500萬立方米/年，進而導致下游美舍河的生態補水量嚴重不足。

城區河段渠化現象嚴重，濱河綠帶建筑廢渣堆棄，河道藍綠空間的生態功能嚴重退化，基本喪失了自我凈化和恢復能力。

1.4

水安全特征

�？谑卸虝r暴雨強度大，且受到潮水頂托影響，易產生內澇問題。美舍河河道斷面尺寸按20年一遇標準設計，基本可滿足排澇要求。但當下游段受潮水頂托影響時，排水能力不足，河邊區域存在內澇風險。

2系統方案

美舍河流域面臨著源頭段水資源缺乏、城區段水環境黑臭、河道水生態受損等復合問題。解決流域的系統問題，不能就水論水，應將系統性思維融入海綿城市、生態治水、基礎設施修復、城市更新的理念，研究適用于�？谒�環境特征的生態治理技術路線與方法。根據對現狀特征及問題的深入分析，將“控源截污、內源治理、生態修復、功能統籌”確定為技術主線，通過水陸統籌，實現“水清、岸綠、景美、民樂”的多功能目標。

2.1

控源截污

黑臭在水里、根源在岸上，關鍵是管網，重點在排口�？卦唇匚凼撬�體治理的重中之重，是內源治理和生態修復的基礎與前提。

國家對于黑臭水體的治理是在有限目標、有限時間下推進的，整體治理應標本兼治、長短結合。目前為了短期見效，各城市目前基本采取以末端截污為主的方式，但這種簡單的方式也帶來了很多未知的后果。末端截污無形中將城市雨水管網、污水管網、河道、污水處理廠形成了連通體系，對于南方多水系、地下水位高的城市產生了新的影響。大量地下水、河水、海水等外來水通過雨水管道混入污水系統，造成污水處理廠滿負荷和管網滿管問題。

因此，控源截污的整治方案應站在整個排水系統的角度，按照“源頭減排、過程控制、系統治理”的原則，以流域為單元進行系統施治，提出污水處理廠布局及排水分區優化、管網系統修復、源頭海綿減排等長效方案。同時在此基礎上，確定近期截污及處理方案，確保短期見效。

2.1.1污染源及管網排查

污染源排查是保障截污效果的根本，不僅需要對沿河排水口進行詳細摸排，而且要追根溯源，對每個排水口對應的排水分區內的雨污水管網進行詳細排查，尋找混接、錯接、滲漏等問題癥結點。

美舍河排查范圍約24.2平方公里，排查管網長度216.8公里，排查小區493個、城中村16個、居民居住點33個、建筑工地16個、學校22個，共計調查總住戶11萬戶，人口約33萬人。沿河發現排放口339個，其中旱天排水口130個（混接、錯接、偷排的濃度較高的污水直排口106個，地下水滲漏等水質較好的排口24個）；旱天無污水排出的雨水口209個。排查出管網混接、錯接的點位395處。美舍河流域管網排查及污染源分布見圖3。

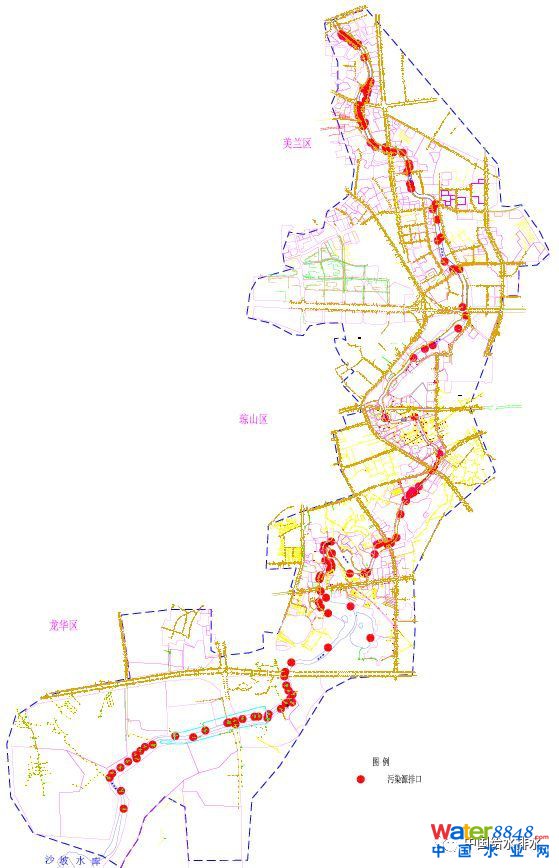

圖3 美舍河流域管網排查及污染源分布圖

2.1.2污水處理廠布局及排水分區優化

傳統的污水處理廠布局，受處理工藝、設施環境影響、受納水體環境容量等因素影響，一般選擇在城市主要河道的下游，距離主城區較遠，需要長距離管道輸送。�？谥行某菂^(qū)白沙門污水處理廠位于城市最北邊，管道從城市最南邊輸送25公里以上，經多級提升，接入最北邊的污水處理廠。由于管道建設年代較久，滲漏破損等問題嚴重，造成大量地下水，海水，河水倒灌入污水管道，嚴重影響了現狀污水系統的正常運行。

針對現狀污水系統的問題，本次整治提出污水處理廠布局及排水分區優化方案（見圖4、5）。首先縮減白沙門污水處理廠的收水范圍，新增2座污水處理廠，對主城區南部片區進行分散處理。處理后的污水廠尾水就地回用于河道生態補水和市政雜用。

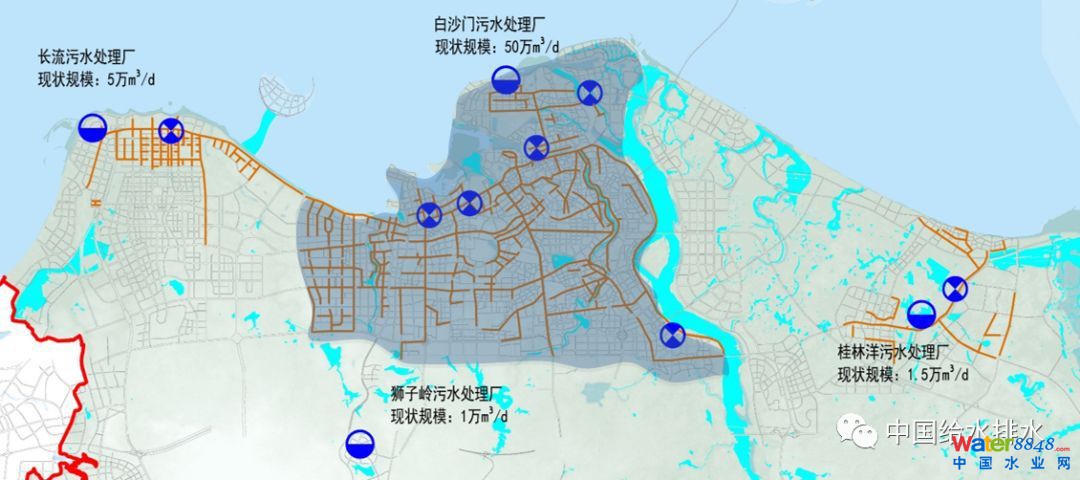

圖4 白沙門污水處理廠現狀排水分區圖

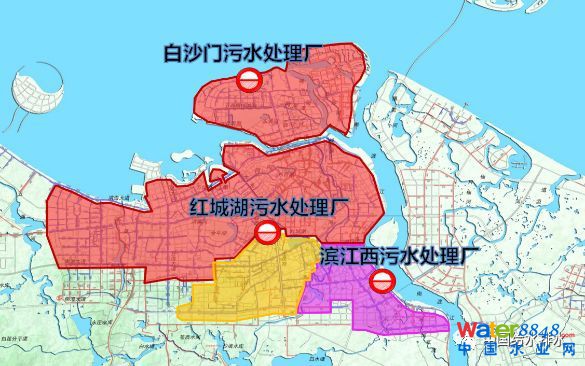

圖5 分散污水處理廠規劃布局及排水分區優化圖

污水處理廠規模和工藝的選擇，應考慮管道修復前后污水濃度變化，以及旱天雨天雨污混合水濃度變化等因素，適當增加一級強化工藝的規模，低濃度時按設計規模的1.3～2.0倍進行配置。近期進廠污水濃度低，可適當減小污水處理的停留時間，增加處理規模；遠期管網修復完成后，進廠污水濃度恢復正常，富余的污水處理廠規模用于處理雨天雨污混合水和截流的初期雨水。

2.1.3管網清污分流

針對現狀管網系統的問題，目前很多城市推崇雨污分流改造，但是分流不是管網修復的目的，只是管網修復和改造的手段之一。管網整治方案應以問題為導向，通過分流、截流、調蓄、修復等綜合手段，系統解決目前管網所面臨的問題，實現“消除旱天污水直排、削減雨天溢流，減少污水外滲，降低系統運行水位、恢復截流倍數”的多重目標。

根據排查結果，開展美舍河流域范圍內的清污分流工作。對排查發現的20個企業偷排行為，按照排水許可要求進行行政處罰，并在媒體曝光。對管網CCTV檢測發現的滲漏、破損等問題進行評估，對于問題較為嚴重的，視現場情況和破損情況進行非開挖修復或開挖修復，降低外來水的匯入量。對合流制管道溢流污染、分流制系統混接、錯接等問題，根據不同排水體制的具體情況，合理選擇分流、截流、調蓄、修復等方式或組合的技術方法，解決不同排水體制下重點需要關注的問題，實現管網的清污分流。

分流制排水系統，重點問題是外來水混入和初期雨水徑流污染。管網修復主要應針對管網滲漏外來水或污染地下水等問題。初期雨水徑流污染控制可通過地塊海綿設施、濱河植被緩沖帶、公園海綿設施等實現。

分流制混排系統，重點問題是混接、錯接造成的污水經雨水管道直排入河。對排查發現的395處混接、錯接點進行源頭截流，可在小區內改造的則進入小區，如果投資過大或者難度過大的，可選擇在小區或者商戶出口處設置旋流閥、浮桶閥等方式實現源頭截流，保障雨污水管網不連通，可以很好地截流旱天污水和雨天的初期雨水污染。

合流制排水系統，重點問題是雨天的合流制溢流污染。對美舍河鳳翔橋至流芳橋段進行合流制溢流污染控制，采取源頭海綿減排、過程截流、末端調蓄、就地循環處理等方式或其組合，近遠結合，有序控制雨天合流制溢流污染次數。首先可結合舊改、道路改造等建設項目，實施源頭海綿化改造和市政管道分流。如果源頭實施難度很大，可采取末端調蓄、就地處理等方式進行改造，因地制宜地選擇多種措施組合的方式，盡可能降低投資成本和施工難度，并能夠產生較好的效益。

2.1.4源頭海綿減排

源頭海綿設施可就地控制雨水徑流量和降解初期雨水徑流污染，減少匯入排水管網中的雨水徑流量和污染物總量，從而有效實現降低初期雨水徑流污染和合流制管道溢流頻次的目標。

美舍河流域范圍內，以雨水管道排水分區為控制單元，按照“源頭減排、過程控制、系統治理”的總體原則，結合片區舊改實施進度安排，對居住小區、道路、廣場、公園等地塊構建“滲、滯、蓄、凈、用、排”的海綿設施，有序組織雨水徑流，可實現源頭控制60%的初期雨水面源污染。美舍河流域海綿城市建設規劃見圖6。

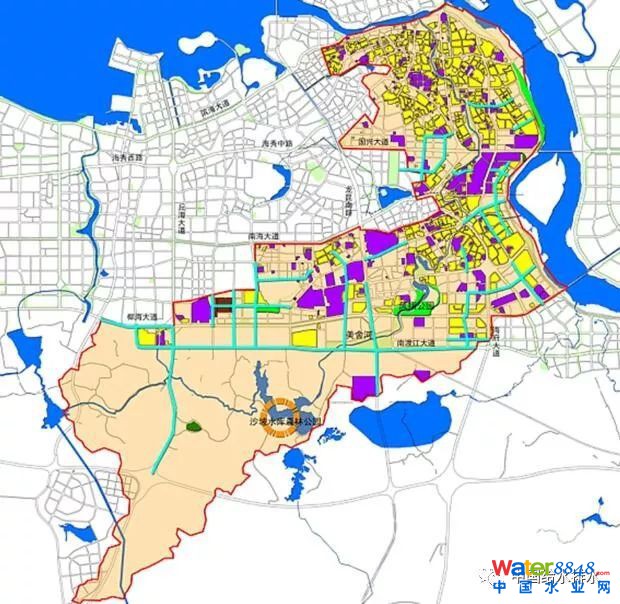

圖6 美舍河流域海綿城市建設規劃圖

位于美舍河下游東風橋段的七中廣場，改造前由于位于周邊區域的最低點，三條道路的匯水均排入該廣場，且原排水系統受到美舍河潮水頂托排水能力不足，廣場積水嚴重，深度達到0.5米，嚴重影響了七中學生的正常出行。本次改造通過調整豎向標高，形成整體坡向河道濱水空間的順坡排水形式，并在濱河綠帶內設置雨水花園。降雨初期，通過雨水花園對初期雨水的滲滯、凈化，降低面源污染；降雨量大時，可直接漫流入河，極大緩解了七中廣場的內澇問題。

2.1.5近期建設方案

國家對消除水體黑臭的考核是有明確時間節點要求的，�？谧鳛槭�會城市需要在2017年底完成消除水體黑臭的任務。在明確長效控源截污措施的前提下，應結合消除水體黑臭的具體考核時間節點，制定近期建設方案。

對沿河發現的污水直排口和混接、錯接口進行源頭或末端截污，保障旱天無污水直排入河，達到短期消除水體黑臭的效果。但由于現狀管網滿管等問題，截流的污水無法排入現狀白沙門污水處理廠，需要沿河布置臨時一體化處理設施（見表1），就地進行分散處理，以此作為新建污水處理廠建成前的過渡方案。

表1 分散污水處理設施對比

一體化設備的布局及工藝選擇應充分考慮場地現狀、污水收集量、受納水體水環境容量等因素綜合確定。美舍河沿線共布置3座分散式一體化污水處理設施，規�？傆�4.75萬噸/日，可基本消納美舍河沿線5.0萬噸/日的現狀污水直排量，其余0.25萬噸/日的污水通過截污納管收集至白沙門污水處理廠處理。

上游河段的用地條件較好，但水環境容量不足，選擇出水水質較好的生化處理工藝，處理規模為0.75萬噸/日，出水水質達到一級A排放標準。

中游鳳翔濕地公園河段，有大面積的綠地空間，選擇物化處理設備+人工復合垂直流濕地的工藝，處理規模0.5萬噸/日，出水水質達到一級A排放標準。

下游入�？诤佣危�水環境容量較大，但用地空間局促，選擇物化處理設備，處理規模3.5萬噸/日。其優點是占地面積小，可達到消除表觀黑臭的效果，緩解下游滿管帶來的污水溢流風險。

2.2

內源治理

由于長期受污水直排影響，河道底泥污染物含量較高，是造成水體黑臭的重要污染源之一。但與此同時河道底泥還是保障水體自然屬性、恢復河道自凈能力的重要載體。因此，內源治理不能一味強調清淤處置，而應綜合考慮河道的水環境容量、底泥污染程度、資源循環利用等要素，因地制宜地選擇機械清淤或原位處置的方式。

對于河道寬度在30米以下的城市排洪溝，缺乏源頭水，水環境容量較低，底泥中存在重金屬污染的，應以機械清淤為主、原位處理為輔，將污染物濃度高的表層污泥進行機械清淤和無害化處置。

對于河道寬度在30米以上的城市內河，水環境容量較大，底泥中重金屬污染濃度低的，應以原位處理為主、機械清淤為輔，就地對底泥進行循環利用，恢復河道的自然屬性。

2.2.1機械清淤

目前機械清淤是運用較多的底泥處理方式，它對于河道自身的底泥污染治理效果較好，但同時也存在較多弊病。一是底泥清理工程量大，且難以確定清理標準，造成大量投資浪費；二是清理后的底泥無害化處置是個難題，存在污染源轉移，造成次生污染的問題；三是治標不治本，整體水動力條件未改善，底泥極易再次沉積，造成污染反復的問題。機械清淤中，清淤深度的確定是重要的設計參數。清淤深度一般應根據清除有機質含量超過5%～10%的底泥來確定，同時可適當結合河道自身環境容量進行調整，重點是清理表層污染物濃度較高的底泥。

�？谑忻郎岷訖C械清淤平均深度約0.5米，占總淤泥量的40%。清淤的要求是含水率控制在60%以下，并對其進行資源化利用。采取的工藝是絞吸船泵送淤泥、垃圾砂石分揀、淤泥調理、泥漿濃縮、淤泥脫水等方式。經檢測處置后的底泥，含水率平均在45%以下，有機質含量較高，且重金屬含量較低，適宜作為綠化用土進行資源化利用。

2.2.2原位處理

原位處理指就地對河道底泥進行保留、覆蓋、利用等，實現控制底泥污染，恢復河道生態載體的處理方式。在河道整體生態修復中，通過營造生境空間，構筑淺灘、束島等方式對底泥進行就地消納。對于河床最底層，應適當保留0.3～0.4米厚的底泥，為微生物和植物生長提供載體空間，恢復河道自然屬性。

美舍河退堤還河，改硬質的直立斷面為草坡入水的復式斷面，沿線增加了4萬平米的淺灘濕地，就地消納了5萬立方的河道底泥，占總淤泥量的25%。

美舍河東風橋等位置，河道斷面不合理，造成底泥反復沉積。通過優化水力條件，束水沖淤，原位消納底泥存量，控制了底泥污染。由于水動力條件的改善，還降低了底泥增量。此外，常水位斷面收窄，攜砂能力增強，擴大了洪水位斷面，提高了河道排洪能力。局部河段束島沖砂效果見圖7。

圖7 局部河段束島沖砂效果分析

2.3

生態修復

生態修復是以恢復水體自凈能力為主線，在控源截污的基礎上，通過采取生態保護、恢復、修復的技術方法，保護水敏感空間，因勢利導改造渠化河道，重塑健康自然的彎曲河岸線，營造功能完整、結構均衡的水生態系統，構建水岸融合、藍綠交織的生態廊道，實現人與自然和諧共生。

2.3.1水空間保護

通過識別水生態敏感區（河流、湖泊、水庫、濕地、坑塘、溝渠等）、重要生態斑塊和廊道，構建城市藍綠空間體系，為生態保護和修復留足生態空間，創造山、水、田、城有機融合的自然格局，讓城市融入自然，讓海綿嵌入城市。

美舍河上游沙坡水庫位于�？谑心喜可鷳B(tài)控制帶范圍內，流域范圍屬于火山熔巖濕地區域，是天然海綿體，下滲條件良好。通過水敏感區識別，劃定藍綠控制線，保護天然海綿空間，逐步恢復流域水源涵養和雨洪蓄滯功能。經測算（見表2），在50年一遇暴雨工況下，沙坡水庫匯水區可為美舍河徑流總量削減35%，峰值徑流量削減49%，可極大緩解下游城區的排澇壓力。通過地上、地下匯水通道修復，沙坡水庫可為美舍河的補水量逐步恢復到2000萬立方米/年，可保障美舍河上游段的基本生態基流需水量。南部生態控制帶50年一遇降雨下地表匯水模擬見圖8。

表2 南部生態控制帶50年一遇降雨地表徑流量計算表

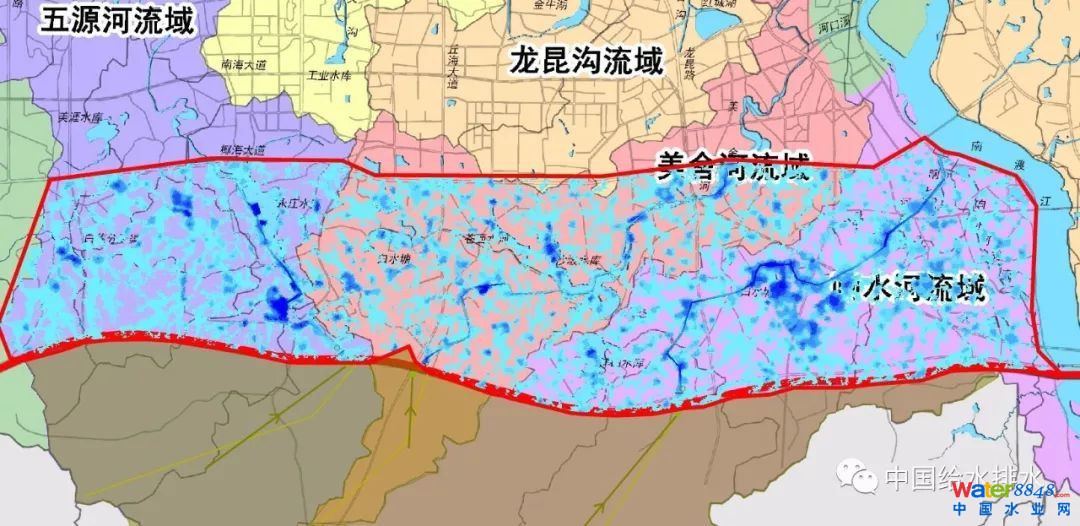

圖8 南部生態控制帶50年一遇降雨下地表匯水模擬圖

2.3.2河道形態修復

城市河道渠化使水體基本喪失了自凈能力，水生態修復應對河道形態進行修復。通過增加河道斷面空間等方式，改造渠化岸線為自然生態岸線，使得河流在給定范圍內沖淤變化，重塑健康自然彎曲河岸形態。

美舍河渠化河道（見圖9）的改造，以自然修復為主，打破原有“三面光”束縛，通過退堤還河，騰出斷面空間，改造硬質的直立斷面為草坡入水的復式斷面（見圖10），恢復河道自然彎曲形態。讓自然做功，提高邊緣效應，增加土壤、水、植物、微生物的接觸面，逐步恢復河道自凈能力。

圖9 美舍河現狀渠化河岸實景圖

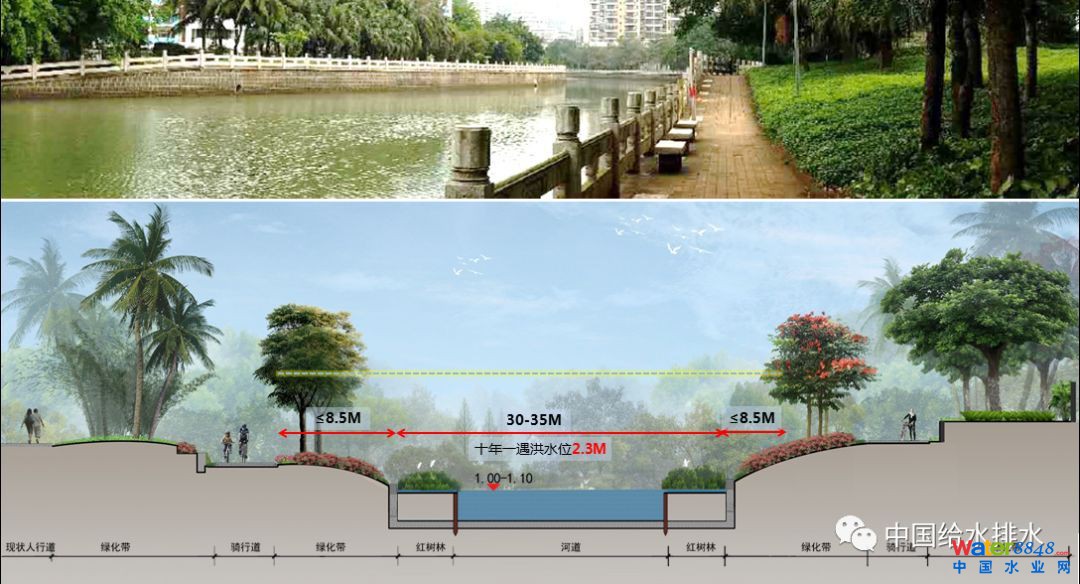

圖10 美舍河河道生態修復斷面設計圖

通過MIKE模型分析，濱河沿線是污染物沉積比例較大的區域，岸邊沉積的污染物濃度平均比河中央高30%以上。因此，規劃在濱河沿線構建淺灘濕地，降解污染物凈化水質，引導河流沖淤變化，逐步恢復河流自然形態。

美舍河生態修后實景見圖11、12。

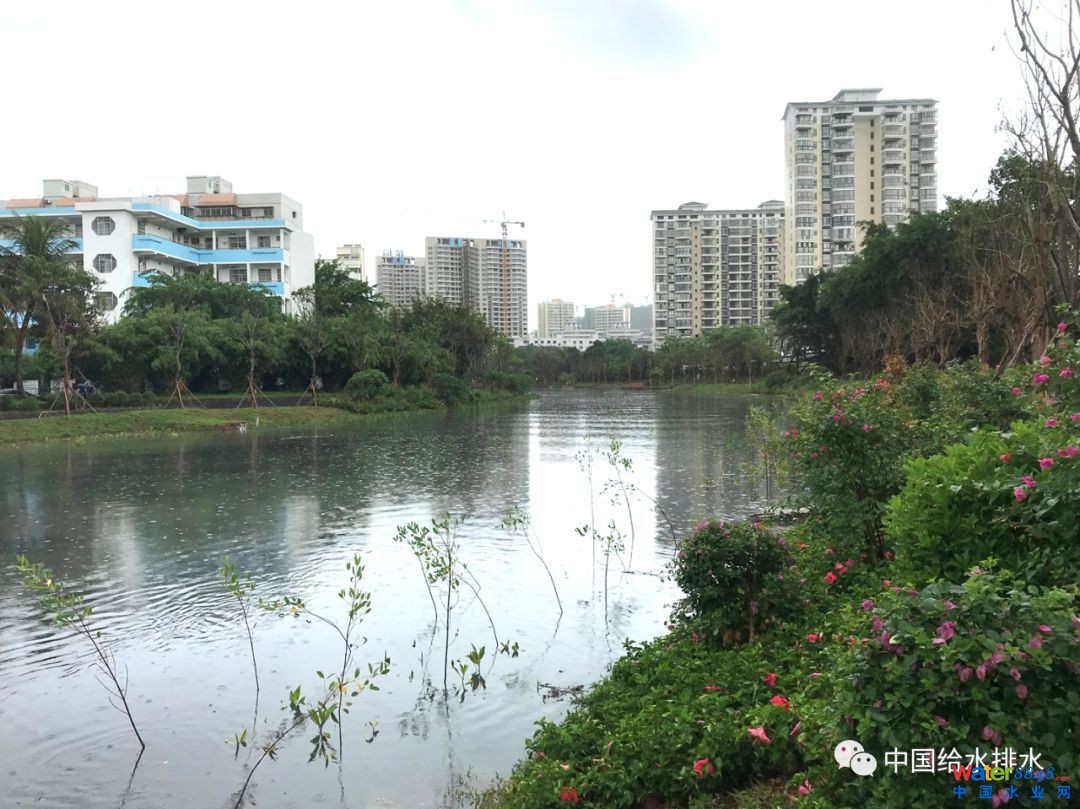

圖11 美舍河河道生態修復后低水位狀態實景圖

圖12 美舍河河道生態修復后高水位狀態實景圖

2.3.3生境空間營造

在恢復河道自然形態的同時，采取類自然生態系統或人工強化生態系統的技術手法，構建自然深潭、淺灘、泛洪漫灘的生境空間，可保障生態系統的完整性和延續性，提高生物多樣性，讓城市水體安全、健康、和諧、可持續發展。

（1）紅樹淺灘濕地

美舍河下游受海潮影響，水體鹽度較高。在濱河淺灘濕地植物中，選擇以紅樹植物為主體的常綠灌木或喬木組成的潮灘濕地生物群落，構建水體、島嶼、漫灘、真紅樹植物、半紅樹植物、喜濕草本植物、陸生園林植物等從水到陸演替的7個生境序列（見圖13），營造獨特的紅樹林濕地生態系統，形成藻類、魚類、兩棲類、鳥類等生物的生境空間。

圖13 紅樹林淺灘濕地生境演替序列

紅樹林具有重要的生態效益，被稱為“海岸衛士”，可防風消浪、固岸護堤、凈化水質和空氣。紅樹植物喜好淤泥質環境，耐污能力強，且紅樹植物自身可營造好氧、厭氧的微生物生長環境，更利于污染物的削減。美舍河沿線種植紅樹林面積約為6.0萬平方米，按照每公頃固碳量約1.1千克/（平方米•年）計算，全年可固碳量約為6.6萬千克。

（2）人工強化濕地

美舍河鳳翔公園段，改造建筑廢棄地為八級梯田濕地（見圖14），構建一級強化設備+復合垂直流濕地+河道沉水植物的人工強化濕地空間。一方面，將周邊每日0.5萬噸生活污水收集至濕地上方，分級跌水凈化，通過一級強化設備的混凝沉淀，復合垂直流濕地的填料過濾、微生物代謝、植物吸收，以及河道內沉水植物吸收降解等過程，達到就地處理、就地回用的目標。另一方面，形成潛流、表流等多種濕地形態，可為微生物、兩棲生物、魚類群落提供棲息空間。

圖14 鳳翔復合垂直流八級梯田濕地實景圖

2.4

水功能統籌

應以系統思維引領生態治水，在改善水環境、恢復河流自然生態系統的同時，統籌多專業和濱水空間，實現保障水安全、提升水景觀等復合功能。

2.4.1水環境改善

美舍河綜合治理完成后，持續監測數據顯示，水體已全面消除黑臭，氨氮、化學需氧量、溶解氧等主要水質指標已達到地表水V 類標準。微生物、兩棲生物、魚類、鳥類群落的棲息空間初步形成，河道自凈能力逐步恢復。

2.4.2水安全保障

美舍河綜合治理完成后，河道的雨洪蓄排能力有效增強，緩解了流域的內澇問題。通過原有“三面光”斷面的形態改變，河道洪水位斷面拓寬了8～20米。經測算，斷面調整后，20年一遇的洪水水面線比改造前平均降低0.4米，洪水流速降低了30%，增強了河道排澇能力。

鳳翔閘上游采取低水位運行，并改造原土堤為淺灘濕地，將乾坤湖與主河道連通，可有效增強美舍河上游的蓄洪能力，減輕對城市建成區的排澇壓力。經測算，僅從鳳翔閘至上游沙坡水庫河段，通過河湖有效控制水位，調蓄能力可達50萬立方米。美舍河20年一遇洪水水面線縱斷面見圖15，現狀斷面和改造后斷面20年一遇洪水水面線見圖16。

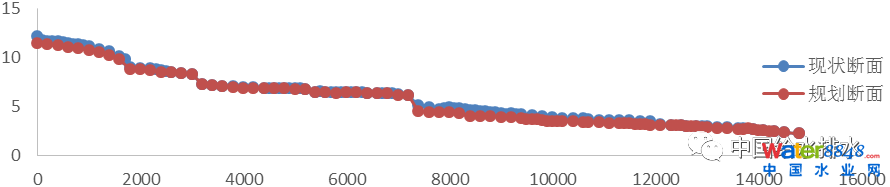

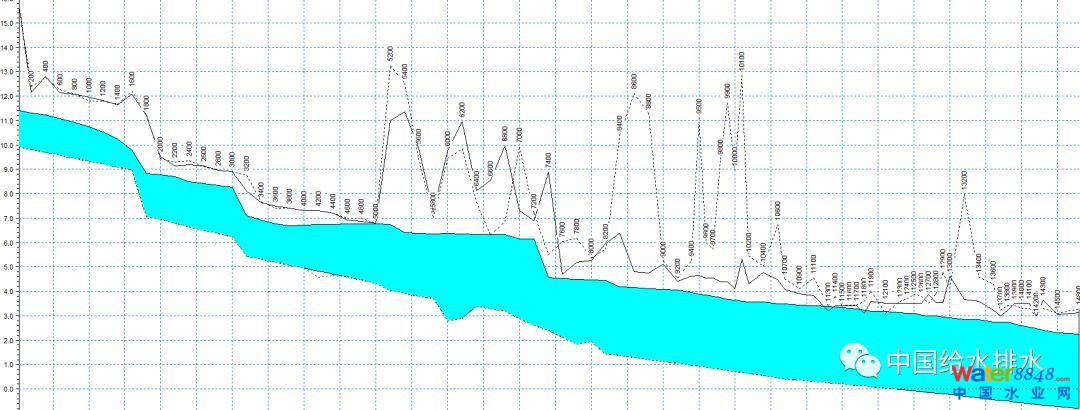

圖15 美舍河20年一遇洪水水面線縱斷面圖

圖16 美舍河現狀斷面和改造后斷面20年一遇洪水水面線對比圖

2.4.3水景觀提升

濱水空間是市民重要的活動場所。在保障水環境和水安全的前提下，構建城市濱水景觀系統，可為市民提供優質的公共生態產品。

美舍河下游6公里慢行系統全線貫通，增建市民活動廣場22個，融合水岸空間，為市民營造親水體驗和活動空間。在綠化植物的選擇上，以本地草、本地花、本地樹為主，體現本地特色的同時又可有效控制成本。

3結 論

水體綜合整治是一項復雜的系統工程，應樹立正確的生態價值觀，強化城市與自然生態系統一體化的認知，轉變以往單一的工程治水為全面系統綜合的生態治水。在城市更新的總體統籌下，以流域為單元，以“源頭減排、過程控制、系統治理”為原則，以“控源截污、內源治理、生態修復、功能統籌”為主線，系統制定標本兼治、近遠結合的水系綜合治理方案，解決城市水環境問題，統籌提升河道的水安全、水生態、水景觀等復合生態功能。打破行業、空間的界限與壁壘，以構建類自然系統的手法，重塑健康自然安全的彎曲河岸線，營造自然深潭、淺灘、泛洪漫灘的生境空間，構建水岸融合、藍綠交織的城市生態廊道，保障生態系統的完整性和延續性，提高生態系統應對外界干擾的彈性和韌性，讓城市水體安全、健康、和諧、可持續發展，實現人與自然和諧共生。

更詳細內容參見《中國給水排水》第12期：�？谑忻郎岷铀�環境綜合治理系統方案，作者：中國城市規劃設計研究院 王晨 李婧 賴文蔚 楊柳 胡筱

王晨，李婧，賴文蔚，等.�？谑忻郎岷铀�環境綜合治理系統方案［J］.中國給水排水，2018,34（12）：24-30.

Wang Chen,Li Jing,Lai Wenwei, et al.Integrated Water Environment Remediation Approach of Meishe River in Haikou City［J］.China Water＆Wastewater,2018,34（12）：24-30(in Chinese).
