題目：污水污泥廠臭氣密閉收集處理工藝
報告人: 青島金海晟環保設備有限公司 董事長 王永儀 博士
主持人：廣州市市政工程設計研究總院 邱維 三院總工
下面有請青島金海晟環保設備有限公司董事長王永儀博士為我們介紹，污水污泥廠臭氣密閉收集處理工藝。
王永儀：
謝謝主持人。感謝有這樣一個機會跟大家進行交流。我們公司是致力于解決污水處理廠的臭氣問題，給予污水處理廠最好的封閉方案，對臭氣進行處理，同時也把我們城市污水處理廠的臭氣處理技術移植到現在大家非常關注的導致霧霾天的VOC廢氣處理。大家有興趣可以掃一下二維碼加我好友。
我們公司目前主要致力于惡臭異味的治理，早幾年我們做二氧化氯消毒，現在繼續做。還做水處理里面各種各樣的藥劑投加設備。我們也有一種碳源，比如甲醇投加設備，今天不在這里講了。重點講惡臭異味密閉處理，這是我們公司的外景圖，非常近就在城陽，大家有興趣可以過來交流指導。
這是我們的通過9000，14000的認證，這是我們獲得中國環境保護產品的認證。非常榮幸跟大家通報一下，去年2016年的時候，我們國家環保部做了一個2016年的國家先進污染防治技術目錄。霧霾天越來越重，環保部非常著急征集治理技術，我們技術很榮幸入選了環保部的先進污染防治技術目錄。這里大家可以看到，就是污水污泥處置過程當中惡臭異味廢氣處理技術。同時入選中國環保產業協會2016年的國家重點環境保護實用技術及示范工程的目錄。這也是我們獲得的一點點的認可。這是污水處理廠惡臭異味的凈化技術。我下面還會詳細介紹。這些都是我們的獲得榮譽，不多講了。
我想講的主要內容一個惡臭異味VOC的來源和強度，再一個就是處理的技術，剛才創業環保同行提出了全流程技術。我們認為如果這個氣體已經揮發出來，就必須密閉進行收集處理。收集完要輸送，之后進行處理。惡臭異味成分基本含硫含氮，城市污水里面主要包含蛋白質，氨基酸等含氮，含硫這樣的物質經過厭氧，產生硫化氫、氨氣、低分子脂肪酸等等異味廢氣。VOC目前排放量非常大，都會帶來氣味。帶來霧霾，還有臭氧超標很重要的問題。這些帶有異味的揮發的VOC，揮發性的有機物都是必須要進行嚴加處理的。中國法定惡臭異味VOC有如下這些。

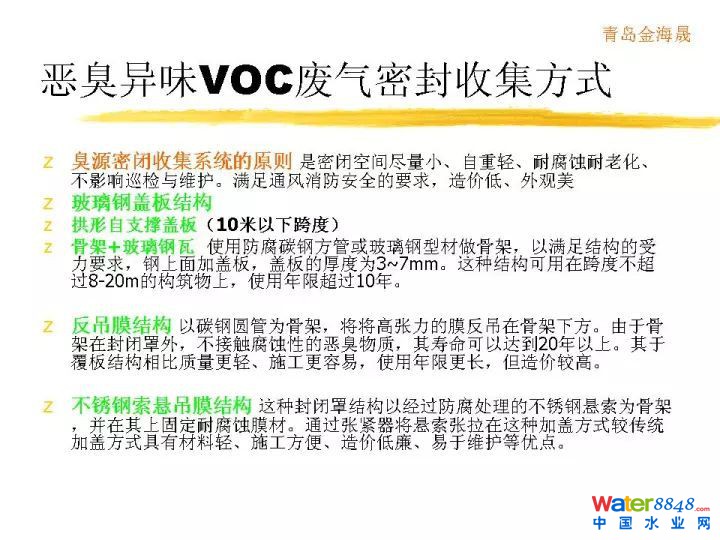

惡臭異味VOC廢氣密封收集方式有以下。臭源密閉收集系統的原則。加蓋方式包括玻璃鋼蓋板結構、拱形自支撐蓋板、骨架+玻璃鋼瓦、反吊膜加蓋結構、不銹鋼索懸掛膜結構。
重點講一講我們?nèi)〉玫膶＠膽业跄�，很平的把一個池子蓋起來了，這樣它的最大的好處就是膜的這一個面積達到最小化，膜密閉空間也最小化。這對氣體收集最好的。氣量得到非常大的減小。這是它的最大的優點。這是實際工程照片。這是圓形池照片。人站上面都沒有問題，膜看似顫悠悠，實際強度非常高。人上來走之后不像走在一個剛性屋面那么穩，這個膜有一點彈性。強度沒有問題。
作為懸吊膜大家可能經常關注這么幾個問題，第一個下雨怎么辦，非常簡單，開有落水口。我們封一個污水池子，這是懸吊膜荷載下膜應力計算。這個應力多大小，相當于膜許用應力的1/10。這個保險系數達到十倍，非常安全。這是懸吊膜荷載下索受力計算，也非常安全。再一個如果下雪了雪堆上面怎么樣呢？這也是一個問題。我們針對這個做了很多測定。這個膜導熱系數大約0.14瓦每米每K。常用膜厚度1毫米。溫差設定為10度。冬季很冷時水溫也會低于10度。假設溫差10度，一平方米的膜變傳熱1400瓦，相當一平方米加1400瓦的電熱器。雪一旦落上去很快熔化變成水排放掉了。不用擔心這個雪荷載的問題。這個雪融化速度多少？一平方米一小時可以融化15公斤雪。即使一下子積四十公斤雪在上面要兩個多小時化完，雪下完基本融化完了，不用擔心它的問題。沒有計算之前常識感覺不可能會積多少雪，實際這個膜結構跟普通做建筑膜結構不一樣。比如做車棚里面外面可能溫度一樣，比如體育場體育看臺雪積上面，會帶來較大的雪荷載，我們蓋污水池上面，污水池里面溫度跟污水一樣溫度，有十度的傳熱溫差，相當于每個平方米上面拿1400瓦的熱不斷烘著它，雪立刻化掉。
懸吊膜密閉技術可以很好跟光伏技術結合起來。這個特點是沒有起高，平膜布置，方便設置光伏板，臭氣密閉，不會腐蝕光伏板和支架。膜可以上人，方便維護檢修。
這是收集輸送系統，我們強力推進工程塑料管道系統。特別現在PP的管道輸送廢氣。因為這樣一種管道可以工廠化生產。環保條件非常好。收集以后風機一般都是配套不銹鋼或者耐腐蝕玻璃鋼風機。為了防止噪聲一般配隔音罩。變頻風機設置風量，風壓一般兩千到四千Pa之間。各個支管之間進行壓差的精確計算，使壓差控制15%之內。
廢氣風量的確定，首先是滿足生產工藝要求，消防，安全，職業，衛生都得到滿足前提下，然后我們盡量減少通風量，提高廢氣濃度。為下一步回收還有凈化來提供方便。做完以后廢氣量怎么確定？各個不同的池子，不是采用完全一樣的通風量，基本按照水面面積來核算。我們知道所有的廢氣都是在水面上揮發，沒有水面就沒有揮發。所以這個進水泵房，吸水井，沉砂池每小時每平方米水面10立方廢氣量。污水管道到這個地方一跌水，昨天孫主任講一跌水會復氧。實際上一跌水除了復氧還會什么后果？就是里面溶解的臭氣會揮發出來。這個臭氣濃度非常高。前面一段選取比較大的通風量。后續一平方米1小時3立方足夠了，還包括其他的。比如格柵機，污泥脫水機盡量外面加通風罩密閉起來，密閉空間一小時8次換氣次數用的比較多的。

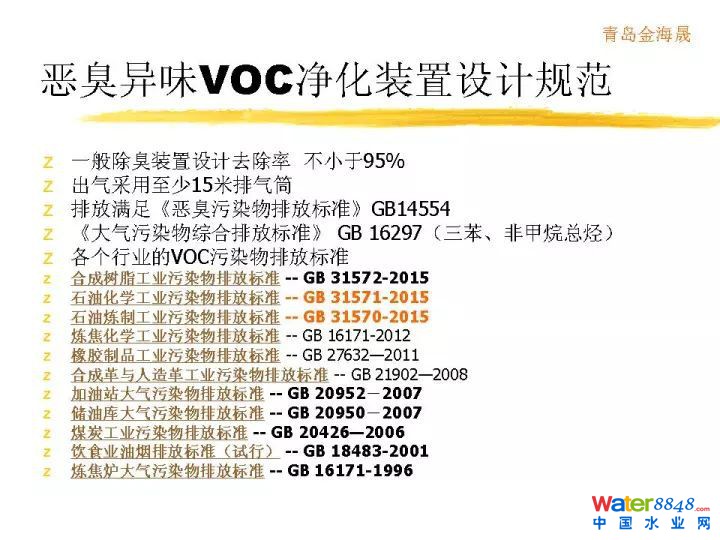

關于廢氣設計濃度，一般污水處理廠硫化氫大概1到10，氨氣0.5到5mg/m3，臭氣濃度1000到5000。按照這樣設計濃度情況下市政污水處理廠的臭氣不是難題，比較環保。難的是一些工業的污水，里面含有各種各樣的工業污染物。惡臭異味VOC凈化裝置要滿足如下有關設計規范。這個城市污水要滿足惡臭污染物排放標準。再有滿足《城市污水處理廠污染物排放標準》。這個標準除了對水指標提出要求，對臭氣也提出要求。這些都要同時滿足。各種各樣工業的在這里列好多工業的排放標準。我們這里也有可能好多做工業污水的。工業的這一個廢氣也提出來很多要求，特別是石油化學工業。石油煉制工業污染物排放標準，這個排放標準非�？量�。比如我們在這里提了，這一個石油煉制工業，石油化學工業這個收集標準是用于集輸，儲存和處理含揮發性有機物和惡臭異味廢水設施應密閉。產生廢氣應接入有機廢氣回收處理裝置。這些難度相對更大一些。這是煉油廠污水惡臭污染物排放標準，我們也做了不少這類項目。
這個惡臭異味VOC怎么處理呢？有掩蔽法、擴散法，這些方法用的少�；瘜W(xué)吸收法，吸附法，生物處理法，低溫等離子，化學燃燒等等使用較多。大致說這些廢氣怎么解決呢？我們也有好多的方法。這個大略可以選一個處理方法。廢氣濃度高，氣量不是很大，這時候可以采用冷凝辦法回收�？梢圆扇∠礈欤贌k法。采用低溫濃縮辦法，吸附辦法等等。最重要的就是我們畢竟搞環保的，對于生物法都最為拿手，所以我們就想既然是廢氣里面這些有機物跟污水里面有機物都有相同之處，可以用微生物把他們干掉。對一些低濃度，大風量的這樣一些廢氣最合適用微生物辦法解決。就是生物法。
在這里我們可以列一列，歐洲對于各種不同工藝的投資，還有運營費用做一下統計。這是惡臭異味VOC處理原則，首先得評估成分，濃度，氣量，排放規律性等。這個是生物除臭需考慮的因素。這是不同生物除臭工藝的特點和適用性。分為生物洗滌、生物滴濾、生物過濾。有什么區別？從微生物固定狀態，液相流動狀態，廢氣水溶性，適用濃度，含塵量等決定所用工藝。技術參數不多講了。這是操作指標，這是去除效率。這是我們做的實際案例。我們從2004年就開始做臭氣處理，是臭氣處理歷史比較悠久的單位。項目案例各種各樣，非常多。謝謝。
報告人： 青島金海晟環保設備有限公司 董事長 王永儀 博士
主持人：廣州市市政工程設計研究總院邱維三院總工
感謝王博士帶給我們關于臭氣處理方面他們的經驗。除臭是污水處理廠很重要的方面，涉及到很多細節設計。尤其對提標改造的項目來講，除臭是我們必須要同步做的事情。今天到此為止所有的報告已經全部結束。這兩天信息量非常大，干貨很多，我們回去以后慢慢消化吸收。今天報告內容就到這里。
(附PPT)
