探訪首座地埋式MBR膜污水處理廠，京溪地下凈水廠。小編初始天真的認為我們要去的是供水凈水廠，到了才曉得，是污水廠，不過廠區優美的環境，著實讓人有種想逛下去的欲望，回想起之前參觀污水廠，雖有綠植，但那味道還是讓小編記憶深刻。但是此次京溪地下凈水廠顛覆了以往對污水廠的認識。

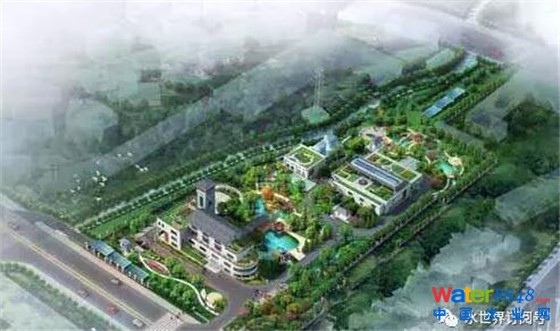

京溪地下凈水廠規劃效果圖

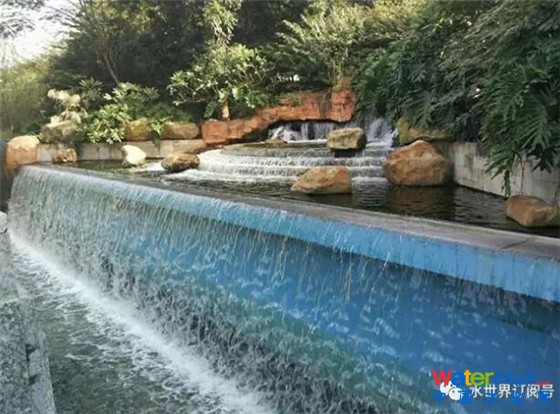

廠區環境優美

京溪地下凈水廠于 2009年9月開工，2010年6月底建成通水，是我國 首座全地埋式 污水處理廠。設計處理量為 10萬噸/天，占地 1.83公頃，服務人口 約13萬。

采用目前國際先進的MBR工藝，以超、微濾膜分離過程取代傳統活性污泥處理中泥水重力沉降分離過程。MBR膜材質為聚偏氟乙烯(PVDF)中空纖維膜。經過一系列處理后，出水水質優于一級A標準，主要用作沙河涌補水。

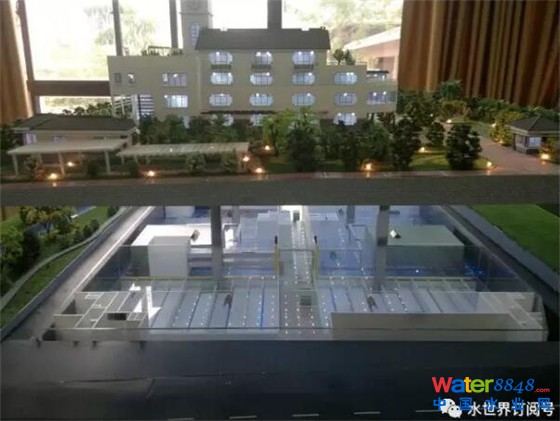

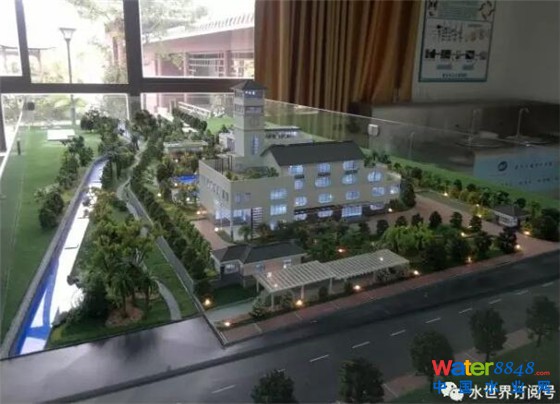

京溪地下凈水廠沙盤

京溪地下凈水廠沙盤模型

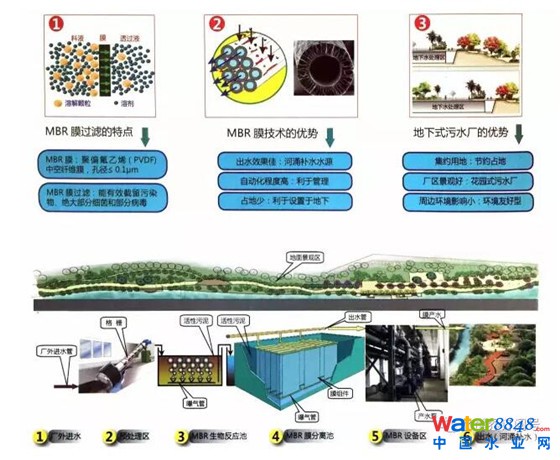

工藝流程如下：

大致過程：污水由管網收集經泵站輸送至廠區，先經過預處理(細格柵、曝氣沉砂池、精細格柵);然后進入MBR生化反應池;處理后進入MBR膜分離池，通過MBR膜實現泥水分離;最后經過MBR膜過濾后的水由產水泵并經紫外消毒送至廠外。

參觀人員一行在聽取完京溪地下凈水廠相關工藝等視頻介紹后，首先參觀了鼓風機房，該凈水廠采用進口磁懸浮離心鼓風機，具有高效節能、低噪音、運行可靠等優點，共設有8臺鼓風機，其中4臺用于生化反應池，另4臺用于膜池，均為3用1備。

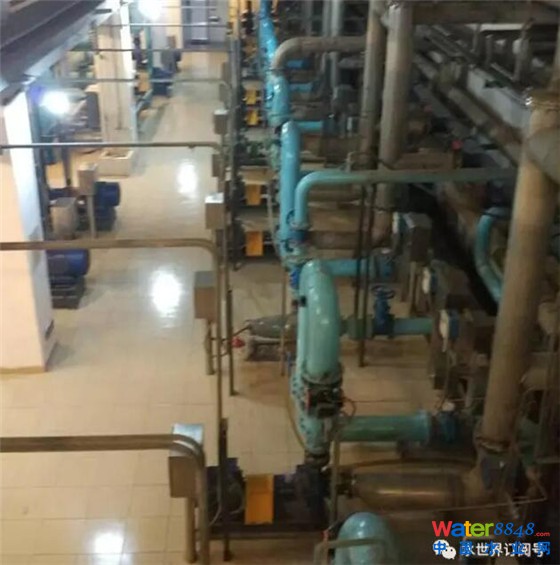

鼓風機房

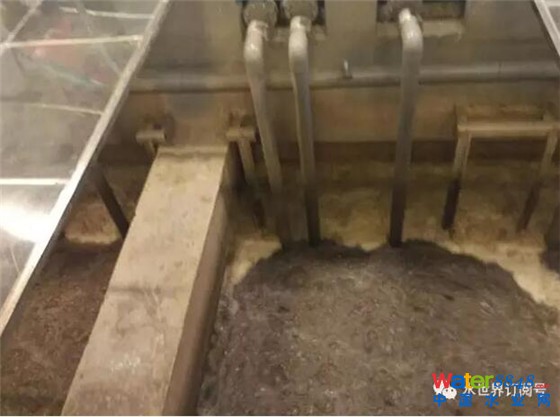

轉鼓式細格柵

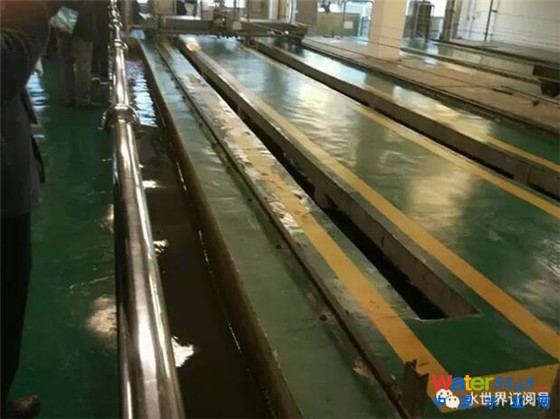

曝氣沉砂池

膜池

脫水機房

除臭裝置

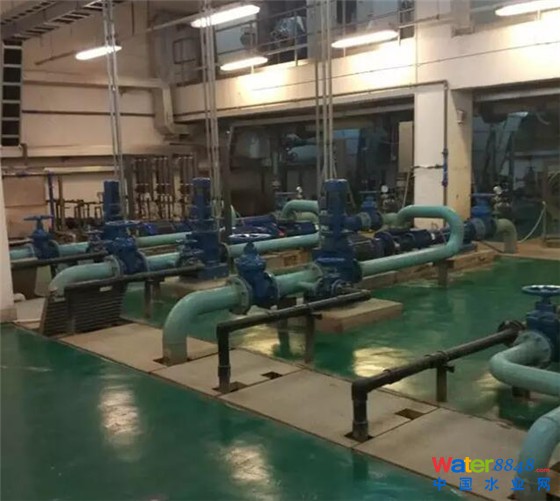

產水泵

紫外消毒出水

工程設計特點：

1.全地埋式集約化布置

京溪地下凈水廠建設在人口較為密集的地區，用地面積非常緊張。工程采用了雙層全地埋式的設計，大大節約了占地，并且將地表建設成了園林式的公園，為污水廠處理與市民的關系提供了一種新思路。

同時，京溪地下凈水廠的各構筑物使用組團式結構布置，并按以下原則優化：各控制性處理構筑物均采用框架結構; 各控制性處理構筑物之間盡量不留空間, 直接連通,節省了建筑物間互相連接的工程量，形成組團式結構以節省占地面積和工程投資。

2. 先進的A2/O-MBR水處理系統

由A2 /O 工藝與膜分離技術結合而成的具有同步脫氮除磷功能的A2 /O-MBR工藝, 進一步拓展了MBR 的應用范疇, 使MBR 在城市污水再生利用中得到更廣泛的應用。同時, A2 /O -MBR 工藝中高濃度的MLSS、獨立控制的水力停留時間( HRT )和污泥停留時間( SRT)、回流比及污泥負荷率等也會產生與傳統A2 /O 工藝不同的影響。

3. 先進的儀表與自控技術

(1) 京溪污水處理廠的集中管理、分散控制系統由一個中央控制站和多個現場控制站和所屬分控站、高速數據通道組成, 保證了污水處理廠的運行控制靈活、可調、簡便和穩定、可靠。

(2) 設置在線檢測儀表、監控、安保紅外線、消防自動報警等自控系統。

(3) 增設現代化的電力自動監控系統，對京溪污水處理廠的高低壓配電系統、變壓器、直流屏、UPS 電源系統等實施自動監測(高壓系統可控制) ,實現電力系統的自動化, 提高供配電系統運行的可靠性。
