住建部《關于印發城市黑臭水體整治——排水口、管道及檢查井治理技術指南（試行）》的通知



從住建部獲悉，關于印發城市黑臭水體整治——排水口、管道及檢查井治理技術指南（試行）的通知已經下發。詳情如下：

　　住房城鄉建設部關于印發城市黑臭水體整治——排水口、管道及檢查井治理技術指南（試行）的通知

　　建城函[2016]198號

　　各省、自治區住房城鄉建設廳（水務廳），直轄市建委（市政管委、水務局），新疆生產建設兵團建設局：

　　為貫徹落實國務院《水污染防治行動計劃》確定的城市黑臭水體整治目標和工作要求，我部牽頭制定了《城市黑臭水體整治工作指南》，提出控源截污、內源治理、生態修復等工作任務。控源截污是整治城市黑臭水體的基礎工作，也是重中之重。為指導各地科學實施控源截污，我部組織編制了《城市黑臭水體整治——排水口、管道及檢查井治理技術指南（試行）》�，F印發給你們，請結合實際，參照本技術指南，積極推進城市黑臭水體整治工作，保質保量完成任務。

　　中華人民共和國住房和城鄉建設部

　　2016年9月5日

　　前言

　　城市黑臭水體整治——排水口、管道及檢查井治理技術指南（試行）住房城鄉建設部2016年8月前言國務院印發實施的《水污染防治行動計劃》明確提出“到2017年底，直轄市、省會城市、計劃單列市建成區基本消除黑臭水體；到2020年，地級及以上城市建成區黑臭水體均控制在10%以內”的目標。城市水體黑臭成因復雜、影響因素多、整治工作時間緊、任務重，為確保各地如期完成國務院確定的城市黑臭水體整治目標，住房城鄉建設部等部門制定了《城市黑臭水體整治工作指南》，提出了“控源截污、內源治理、生態修復”的技術路線，將“控源截污”作為城市黑臭水體整治工作的根本措施。

　　“黑臭在水里，根源在岸上，關鍵在排口，核心在管網”。然而，當前不少城市由于各類排水口、排水管道與檢查井的建設和維護不當，導致大量地下水等外來水會通過排水口、管道和檢查井的各種結構性缺陷進入埋設在地下水位以下的排水管道中，加之雨污混接和污水直排，削弱了“控源截污”措施應有的作用，成為制約黑臭水體整治工作的瓶頸；同時，也造成污水處理廠進水濃度偏低，導致城市排水系統應有的排水和治污功能不能充分發揮。埋設在地下水位以上的排水管道，因其缺陷還會導致污水外滲，這也是造成管道周邊地下水及土壤污染、道路路面塌陷的原因之一。

　　因此，亟需通過排水口改造、排水管道建設和完善、排水管道及檢查井各類缺陷修復、雨污混接改造、排水設施管理強化等一整套措施，實現消除旱天污水直排、削減雨天溢流，提升污水處理效益、減少污水外滲，降低系統運行水位、恢復截流倍數等多重目標。

　　為進一步指導各地科學實施黑臭水體整治工作，抓住核心和關鍵問題，明確近期工作重點，住房城鄉建設部組織編制了《城市黑臭水體整治——排水口、管道及檢查井治理技術指南》（試行）。主要內容包括：1總則；2排水口調查與治理；3排水管道及檢查井檢測與評估；4排水管道及檢查井修復與治理；5截污調蓄與就地處理；6排水管道、檢查井及排水口維護管理等，共6章。

　　本指南由住房城鄉建設部城市建設司負責管理，上海市城市建設設計研究總院負責解釋。為便于使用者理解本指南，同步配套編制了《城市黑臭水體整治——排水口、管道及檢查井治理技術指南（試行）釋義》。請各單位在使用過程中，總結實踐經驗，提出意見和建議。

　　本指南主編單位：

　　上海市城市建設設計研究總院

　　本指南參編單位：

　　住房和城鄉建設部城鎮水務管理辦公室

　　同濟大學

　　中國城市規劃設計研究院

　　福州市規劃設計研究院

　　上海市政工程設計研究總院（集團）有限公司

　　上海市排水管理處

　　上海譽帆環境科技有限公司

　　管麗環境技術（上海）有限公司

　　武漢圣禹排水系統有限公司

　　汩鴻（上海）環保工程設備有限公司

　　上海凡清環境工程有限公司

　　北京派普維爾工程技術有限公司

　　北京綠恒科技有限公司

　　北京排水集團裝備產業有限公司

　　主要編制人員：

　　唐建國 張杰 王家卓 高學瓏 孫躍平 朱軍 陸松柳 劉凡清 莊敏捷 李田 李習洪 衛東 徐慧緯 陳瑋 高偉 葉茂 周超 陳燦 宋小偉 楊后軍 魏鋒 李浩 吳思全 江建權 吳堅慧 郁片紅 王詩烽 周傳庭 陳嫣 謝勝 胡龍 李通 賈超 尹磊 朱瓏瓏 紀莎莎 潘賽 蔡晙雯 周佚芳 范錦 張嶄華 高瓊

　　主要審查專家：

　　張杰 張悅 楊向平 張辰 李藝 曹燕進 何伶俊 牛璋彬 許光明 張劍 趙冬泉 王增義 謝小青

　　目錄

　　1總則

　　2排水口調查與治理

　　3排水管道及檢查井檢測與評估

　　4排水管道及檢查井修復與治理

　　5截污調蓄與就地處理

　　6排水管道、檢查井及排水口維護管理主要術語引用標準名錄

　　附錄

　　A排水口前期調查記錄表

　　附錄B排水口現狀調查成果表

　　附錄C結構性缺陷修復指數計算

　　附錄D功能性缺陷維護指數計算

　　附錄E雨污混接程度計算

　　1總則

　　1.1編制目的

　　為貫徹落實國務院《水污染防治行動計劃》、《國務院辦公廳關于推進海綿城市建設的指導意見》，按照《城市黑臭水體整治工作指南》的要求，指導各地準確把握當前整治城市黑臭水體的核心和關鍵問題，科學有效實施“控源截污”等城市黑臭水體整治相關措施，特編制本技術指南。

　　1.2適用范圍

　　本技術指南適用于城市建成區內黑臭水體整治工作。主要指導和規范“控源截污”措施涉及的城市市政各類排水口、排水管道及檢查井治理等工作。

　　1.3基本原則

　　控源為本，截污優先。以控制污染物進入水體為根本出發點，加大污水收集力度，提高污水處理效率；強化混接污水截流等措施，最大限度地將污水輸送至污水處理廠進行達標處理。

　　科學診斷，重在修復。在科學調查和診斷現有排水系統的基礎上，合理制定排水口、管道及檢查井治理方案，優先將工作重點放在排水口治理，消除污水直排，最大限度杜絕排水口“常流水”及倒灌。

　　建管并重，強化維護。在加大排水設施建設力度的同時，強化排水口、排水管道、檢查井的運行維護，嚴格控制排水管道、泵站的運行水位，提升運行效率；鼓勵通過招投標擇優選擇專業單位實施檢測、修復和維護，探索按效付費的模式。

　　綜合施治，協同推進。在做好控源截污的基礎上，積極推進排水管道進入城市地下綜合管廊，促使排水系統質量提升，消除外來水入滲、污水外滲和雨污混接；加強與海綿城市建設結合，從源頭管控雨水徑流，有效減少溢流污染；因地制宜推進水系生態修復，有效提升水體自凈能力。

　　1.4治理目標

　　消除旱天污水直排，削減雨天溢流。旱天，確保各類排水口無污水排放；雨天，有效降低排水口溢流。各地應結合當地雨型、雨量、受納水體情況和“海綿城市”建設，具體制定溢流控制標準，原則上治理后的溢流頻次應降低50%以上。

　　提升污水處理效益，減少污水外滲。排水管道敷設在地下水水位以下的地區，城市污水處理廠旱天進水化學需氧量（CODCr）濃度不低于260mg/L，或在現有水質濃度基礎上每年提高20%；排水管道敷設在地下水水位以上的地區，污水處理廠年均進水CODCr不應低于350mg/L。有效降低污水外滲量，減輕對地下水和土壤污染的影響。

　　降低系統運行水位，恢復截流倍數。污水管道運行水位不高于設計充滿度，最大充滿度不超過0.9。雨水、合流制提升泵站運行水位原則上不高于進水管管頂。無截流干管的合流制系統應增加截流干管，其截流倍數應滿足《室外排水設計規范》要求；有截流系統的合流制，恢復原設計的截流倍數。雨水管道不得作為合流管道或者污水管道使用。

　　1.5技術路線

　　黑臭水體整治中排水口、管道及檢查井治理的技術路線如圖1-1所示：

　　2排水口調查與治理

　　排水口是指向自然水體（江、河、湖、海等）排放或溢流污水、雨水、合流污水的排水設施。排水管道（包括渠、涵）系統不完善，或存在缺陷和維護管理問題時，就會在排水口產生污水直排或者溢流污染，這是引起水體黑臭的主要原因。同時，排水口設置不合理，還會造成水體水倒灌進入截流管或污水管道中，不但降低了污水處理廠進廠污水濃度，也增加了污水處理廠進水水量負荷。

　　排水口治理是“控源截污”一系列措施中的重要環節，應在充分調查的基礎上，針對不同類別排水口存在的具體問題，因地制宜采取封堵、截流、防倒灌等綜合治理措施，對排水口實施改造。

　　排水口現場調查作業與治理應符合現行行業標準《城鎮排水管道維護安全技術規程》（CJJ6）、《城鎮排水排水管道與泵站運行、維護及安全技術規程》（CJJ68）等有關規定�，F場使用的檢測設備，其安全性能應符合現行國家標準《爆炸性氣體環境用電氣設備》（GB3836）的有關規定。從事排水口調查與治理的單位應具備相應資質，調查與治理人員應培訓合格后，方可上崗。

　　2.1排水口分類

　　2.1.1分流制排水口

　　1．分流制污水直排排水口分流制排水體制中，向水體直接排放污水的排水口，直接導致水體污染。

　　2．分流制雨水直排排水口分流制排水體制中，向水體直接排放雨水的排水口，因在降雨初期排放的雨水水質較差，會給水體帶來一定程度的污染。

　　3．分流制雨污混接雨水直排排水口分流制排水體制中，因雨水排水管道存在混接污水，故旱天會向水體排污，同時也存在初期雨水污染。

　　4．分流制雨污混接截流溢流排水口分流制排水體制中，針對雨污混接，在雨水排水口實施了截流措施的排水口，其存在溢流污染與水體水倒灌的問題。

　　2.1.2合流制排水口

　　1．合流制直排排水口

　　沒有截流干管的合流制排水口，其類似于分流制中雨污混接雨水直排排水口，但污水所占比重更大。

　　2．合流制截流溢流排水口合流制排水體制中，在合流管渠末端設置截流措施的排水口，存在溢流污染與水體水倒灌的問題。

　　2.1.3其它排水口

　　1．泵站排水口

　　通過泵站提升、進行集中排水的排水口，包括分流制雨水泵站、合流制提升泵站和截流泵站。其存在嚴重的溢流污染問題，是需要治理的重點。

　　2．沿河居民排水口沿河居住的居民因污水管道敷設條件差，生活污水直接排放到水體的“排水口”，是受納水體黑臭的主要原因。

　　3．設施應急排水口污水泵站、合流泵站和污水處理廠設置的應急排水口。

　　2.2排水口調查

　　排水口調查的目的是摸清排水口的類型、污水來源和存在的具體問題，掌握排水口排放和溢流的水量與水質特征，為制定治理措施提供第一手資料。

　　2.2.1前期調查

　　1．資料收集前期調查需要收集以下資料：設計資料、現狀設施資料、維護管理檔案等。

　　2．資料分析1）在調查區域的排水系統平面圖上，對全部排水口進行數字排序；

　　2）按序號對排水口進行一級分類編號，編號用大寫字母表示，詳見表2.1；

　　3）根據排水口排出水的類別和存在問題，對排水口進行二級分類編號，用數字表示，詳見表2.2；

　　4）對資料分析進行匯總，結合現場初步調查，形成排水口前期調查記錄表，作為下一階段現場調查的基礎資料，記錄表形式參照附錄A。

　　2.2.2現場調查

　　1．調查任務

　　1）復核前期調查所收集的排水口資料；

　　2）歸類前期調查無法判明類別的排水口；

　　3）排查在前期調查中遺漏的排水口；

　　4）細化溢流排水口污水來源、溢流污染、水體水倒灌等調查和分類；

　　5）完善前期調查記錄表，作為調查報告的主要組成部分，為下一階段的排水口治理與改造提供基本依據。

　　2．調查內容

　　1）排水口基本參數調查：受納水體水位、潮汐及其它概況，排水口位置（坐標、高程）、形狀、規格、材質、擋墻形式及現場照片等，可根據現場情況增設調查子項；

　　2）排水口附屬設施調查：包括附屬于排水口或其截流設施的閘、堰、閥、泵、井及截流管道等；

　　3）排水口出水流量測量：可通過斷面估算法、流速測量法或專用流量計等方式進行水量測算，分別在旱天和雨天進行，每次水量測量時間周期宜為24小時。流量測量過程中，應保持排水口內排水流動無阻礙；

　　4）排水口出水水質檢測：水質檢測應按國家有關規定，由獲得資質的檢測機構出具水質檢測分析報告；水質檢測指標以CODCr為主，根據實際需要可增加懸浮性固體（SS）、氨氮（NH3-N）、總磷（TP）、表面活性劑（LAS）、氯離子（Cl-）等指標；水質檢測宜與水量測量同步進行；

　　5）污水來源調查：根據前期調查階段收集的排水口資料及分析，結合現場踏勘，對排水口中污水的來源進行確認，并對前期調查中未判明來源的污水進行現場調查；

　　6）溢流頻次調查：對設置截流設施的溢流排水口，應分析已有溢流頻次記錄；沒有記錄的應在旱天與雨天分別進行溢流調查，并詳細記錄不同降雨強度對應的溢流頻次。

　　3．調查方法

　　各地可根據實際情況，選取如下調查方法：

　　1）降低受納水體水位：可通過設置臨時攔水壩、圍堰、下游抽排及水利閘組調度等手段，將調查水體水位降低至排水口底標高之下；

　　2）調查岸上檢查井：對于沒有條件降低調查水體水位的地區，可對岸上與排水口相連的檢查井進行調查；

　　3）現場檢測：采取人工檢測，有條件的地區應逐步建立在線監測系統，建立數據動態更新機制，實現對排水口出水水質、水量及溢流頻次的實時監測；

　　4）潛水檢測：由專業潛水員潛入受納水體中探查、攝像。

　　4．調查對象

　　現場調查應結合對排水口或岸上檢查井的觀測，對前期調查記錄表進行復核、補缺、確認、梳理與最終歸類。

　　1）排水口旱天調查：調查對象為旱天存在污水排放和有溢流污染的排水口，并進行三級歸類編號，標注為a；

　　2）排水口雨天調查：調查對象為雨天存在污水排放和有溢流污染的排水口，并進行三級歸類編號，標注為b；

　　3）水體水倒灌調查：調查對象為已設置截流設施的排閥或者閘門等防倒灌措施的排水口。

　　2.2.3成果編制調查成果由調查圖紙、調查記錄表及調查報告組成。

　　1．調查圖紙同一調查區域的調查成果應使用與當地基礎測繪相一致的平面坐標和高程系統；調查成果底圖比例尺不應小于1:1000，宜采用1:500。

　　2．調查記錄表對現場調查記錄表進行校核，形成調查記錄表；參見附錄B。

　　3．調查報告調查報告包括排水口調查的項目背景、調查范圍、調查時段、調查時氣候和氣象情況、調查方法及調查成果。調查成果要能夠反映排水口數量、尺寸、類別、排出水（溢流水）類別、時間和相應的水質、水量及存在的主要問題等，分類提出治理對策。對于因客觀原因無法調查的排水口或存在特殊情況的排水口應予以說明。

　　2.3排水口治理

　　2.3.1治理對策

　　排水口治理必須與有效解決雨污混接、排水管道及檢查井各類缺陷的修復、以及設施維護管理統籌進行。本節僅重點提出各類排水口的治理措施。

　　1．分流制排水口

　　1）分流制污水直排排水口分流制污水直排排水口必須予以封堵，將污水接入污水處理系統，經處理后達標排放。污水不得接入雨水管道。

　　2）分流制雨水直排排水口當初期雨水是引起水體黒臭的主要原因時，可在排水口前或在系統內設置截污調蓄設施。

　　3）分流制雨污混接雨水直排排水口分流制雨污混接雨水直流排水口不能夠簡單地封堵，應在重點實施排水管道雨污混接改造的同時，增設混接污水截流管道或設置截污調蓄池，截流的混接污水送入污水處理廠處理或就地處理。在沿河道無管位的情況下，混接污水截流管道可敷設在河床下，但是該管道要采取嚴格的防河水入滲措施。排水口改造時，應采取防水體水倒灌措施。

　　4）分流制雨污混接截流溢流排水口分流制雨污混接截流溢流排水口應在重點實施排水管道雨污混接改造的同時，按照能夠有效截流的要求，對已有混接污水截流設施進行改造或增設截污調蓄設施。排水口改造時，應采取防水體水倒灌措施。

　　2．合流制排水口

　　1）合流制直排排水口合流制直排排水口應按照截流式合流制的要求增設截流設施，截流污水接入污水處理系統，經處理后達標排放。在沿河道無管位的情況下，截流管道可敷設在河床下，并應采取嚴格的防河水入滲措施。排水口改造時，要采取防水體水倒灌措施。

　　2）合流制截流溢流排水口應有效提高合流制截流系統的截流倍數，保證旱天不向水體溢流。

　　3．其它排水口1）泵站排水口在排水管道系統完善和治理的同時，根據現有泵站排水運行情況，優化運行管理，特別是要降低運行水位，減少污染物排放量。

　　2）沿河居民排水口對近期保留的居民住房，可采用沿河堤掛管、沿河底敷設管道的方法收集污水。

　　3）設施應急排水口通過增加備用電源和加強設備維護，特別是加強事先保養工作，降低停電、設備事故發生引起的污水直排。

　　2.3.2治理新技術

　　根據排水口現狀和存在問題，并結合新技術、新設備的適用條件，對排水口進行改造。

　　1．溢流污染控制技術

　　1）液動下開式堰門截流技術：在排水口檢查井中設置液動下開式堰門，通過油缸控制堰板上下運動，實現對溢流污染的控制。

　　2）旋轉式堰門截流技術：在排水口檢查井中設置旋轉式堰門，通過控制堰板旋轉運動實現對溢流污染的控制。

　　3）定量型水力截流技術：在排水口檢查井中設置定量型水力截流裝置，通過浮筒的水力浮動對初期雨水進行定量截流，實現對溢流污染的控制。

　　4）雨量型電動截流技術：在排水口檢查井中設置雨量型電動截流裝置，根據雨量信息對初期雨水進行截流，實現對溢流污染的控制。

　　5）浮箱式調節堰截流技術：在排水口前的檢查井中設置無動力式浮箱調節堰截流裝置，通過浮箱的水力浮動實現對溢流污染的控制。

　　6）浮控調流污水截流技術：在排水口前的檢查井中設置調流閥、浮渣擋板、除油浮筒和可調式溢流堰，通過設備的共同作用，實現對污水和初期雨水的分離。

　　2．防水體水倒灌技術

　　1）水力止回堰門技術：在排水口檢查井中設置水力止回堰門，堰門依靠自身的浮力和液位差進行旋轉，防止水體水倒灌。

　　2）水力浮動止回堰門技術：在排水口檢查井中設置水力浮動止回堰門，堰門依靠自身的浮力上下運動，防止水體水倒灌。

　　3）浮控限流技術：在排水口檢查井中設置限流閥，在保證截流管恒定流量的同時，防止水體水倒灌進入污水管網。

　　4）水力浮控防倒灌技術：在排水口檢查井中設置浮筒閘門，浮筒依據水體水水位控制閘門開啟度，防止水體水倒灌。

　　5）可調堰式防倒灌技術：在排水口檢查井中設置可調式溢流堰，溢流堰可根據堰前后水壓的不同，調節溢流堰堰高，防止水體水倒灌。

　　3．排水口臭味控制技術光催化氧化除臭技術：對排水口內及周邊臭氣進行主動收集，應用光化學催化氧化的基本原理，去除其中的惡臭物質，確保排水口暗涵沿線空氣質量良好，并確保截污溝內氣體的安全和穩定。

　　3排水管道及檢查井檢測與評估

　　作為“控源截污”一系列措施中的重要環節，查明排水管道及檢查井存在的各種缺陷和雨污混接情況，是采取有針對性措施的前提。

　　3.1檢測與評估目的

　　摸清排水口上游管道及檢查井缺陷類別、外來水種類、水量大小、評估缺陷等級和雨污混接情況，為管道及檢查井缺陷修復和雨污混接治理提供重要依據。

　　3.2檢測范圍與方法

　　檢測范圍的重點是存在問題排水口上游排水管道和檢查井。檢測由排水口開始，由下游至上游，先干管后支管，應盡可能涵蓋排水口服務范圍內所有排水管道和檢查井。

　　排水管道及檢查井檢測時的現場作業應符合現行行業標準《城鎮排水管道維護安全技術規程》（CJJ6）、《城鎮排水排水管道與泵站運行、維護及安全技術規程》（CJJ68）、《城鎮排水管道檢測與評估技術規程》（CJJ181）等有關規定�，F場使用的檢測設備，其安全性能應符合現行國家標準《爆炸性氣體環境用電氣設備》（GB3836）的有關規定。從事排水管道檢測和評估的單位應具備相應資質，檢測、調查人員應培訓合格后，方可上崗。

　　3.3檢測技術路線

　　根據排水管道主要節點之間或與排水口出水的污染物濃度對比，快速確定需要檢測的排水管道、檢查井及需要檢測、調查的內容，技術路線圖詳見圖3-1。

　　3.4排水管道缺陷檢測

　　3.4.1檢測目的

　　判定排水管道中結構性缺陷和功能性缺陷的類型、位置、數量和狀況。結構性缺陷主要包括：脫節、破裂、膠圈脫落、錯位、異物侵入等，是導致地下水入滲管道和污水外滲的主要原因；功能性缺陷主要包括：管道內淤泥和建筑泥漿沉積等，不及時清除會影響水體水質和管道排放功能。

　　3.4.2主要檢測技術

　　常用管道及檢查井缺陷檢測技術包括：閉路電視檢測技術（簡稱CCTV）、聲納檢測技術、電子潛望鏡檢測技術（簡稱QV）以及傳統的反光鏡檢測技術、人工目視觀測技術等。具體檢測方法按照《城鎮排水管道檢測與評估技術規程》（CJJ181）執行。

　　對于老舊管道，除開展缺陷檢測外，還應對其剩余強度進行相關檢測。

　　3.5檢查井缺陷檢測

　　3.5.1檢測目的

　　判定檢查井的缺陷類型、位置、數量和狀況。結構性缺陷包括：井壁破裂、管口連接脫開、井底不完整等；功能性缺陷包括井底淤泥沉積等。

　　3.5.2主要檢測技術

　　常用的檢查井缺陷檢測技術包括：閉路電視檢測技術、潛望鏡檢測技術以及人工目測檢測技術等。

　　3.6排水管道與檢查井缺陷評估

　　3.6.1管道與檢查井結構性狀況評估

　　根據管道存在的結構性缺陷，評估判斷管道的損壞程度，并依據評分結果給出管道的修復建議，詳見表3.1。結構性缺陷修復指數計算詳見附件C。

　　檢查井結構缺陷評估方法目前還沒有相應的標準，可參照表3.1管道結構性評估執行。

　　3.6.2管道及檢查井功能性狀況評估

　　根據管道存在的功能性缺陷，評估判斷管道功能影響程度，并依據評分結果給出管道的維護建議，詳見表3.2。功能性缺陷維護指數計算詳見附件D。

　　檢查井功能缺陷評估方法目前還沒有相應的標準，可參照表3.2管道功能性評估執行。

　　3.7混接調查與評估

　　污水混接進入雨水管道，是雨水排水口旱天和雨天溢流的主要原因。雨水混接進入污水管道，不但占據了污水管道的容量，也會造成污水處理廠雨天因超負荷而溢流。

　　3.7.1調查目的

　　主要查清雨水、污水管道非法連接的情況。主要包括：市政污水管道接入市政雨水管道、市政雨水管道接入市政污水管道、市政合流管道接入市政雨水管道、小區等雨水管道接入市政污水管道、小區等污水管道接入市政雨水管道、小區等合流管道接入市政雨水管道等。

　　3.7.2調查方法

　　綜合運用人工調查、儀器探查、水質檢測、煙霧實驗、染色實驗、泵站運行配合等方法，查明調查區域內混接點位置、混接點流量、混接點水質等。

　　3.7.3調查的主要內容

　　1．混接點位置判定

　　首先根據資料分析對雨污混接進行預判，再采用實地開井調查和儀器探查相結合的方法，查明混接位置及混接情況。

　　開井調查要求對所要調查的管道逐個打開檢查井，記錄管道屬性、連接關系、材質、管徑，并在混接位置實地標注可識別記號。

　　儀器探查主要針對開井調查無法查明的管道部分進行檢查，查明管道內部真實的連接方式、管道內部的連接情況，特別是隱蔽接入狀況，并進行準確定位。

　　2．混接點流量測定在確定混接點位置后，應對已查明混接處流入流量進行流量測定。

　　3．混接點水質檢測在流量測定的同時進行水質驗證，判斷調查區域混接類型和程度。

　　3.7.4混接狀況評估

　　1．區域混接評估調查范圍內有2個及以上的排水分區時，以單個排水分區進行評估。以混接水量程度來描述區域管網的混接狀況，相關計算詳見附錄E。

　　區域混接程度分為三級：重度混接（3級）、中度混接（2級）、輕度混接（1級），詳見表3.3。

　　2．單個混接點評估按照混接管管徑、混接水量、混接水質中任一指標高值的原則來確定，詳見表3.4。

　　3.8地下水等外來水入滲調查

　　管道埋設在地下水位以下的地區，地下水在靜壓差的作用下，通過管道接口或管道、檢查井破損等結構性缺陷處進入管道，是排水管道外來水的主要組成。管道埋設在地下水位以上的地區，因存在自來水漏失、水體測向補給等原因，排水管道內也會出現明顯的外來入滲水量。

　　地下水等外來水入滲排水管道，是各類排水口旱天溢流的主要原因，也增加了雨天溢流頻次和溢流量。入滲水量不但占據了排水管道的容量，給排水管道、泵站運行帶困難，而且直接導致污水處理廠進水污染物濃度降低，運行水量負荷增加，運行效能降低。地下水等外來水入滲也是流沙地區和以黃砂作為溝槽回填材料排水管道地面塌陷的主要原因之一。

　　3.8.1調查目的

　　地下水等外來水入滲調查主要針對分流制污水管道和合流制管道，通過調查查清地下水等外來水入滲情況。

　　3.8.2排水區域地下水入滲量調查

　　排水區域污水管道和合流制管道地下水入滲量調查的方法主要有：夜間最小流量法、用水量折算法、節點流量平衡法。

　　1．夜間最小流量法該方法適合評價排水系統水力邊界清楚、服務面積較小的區域。以旱天凌晨用水量最小時段的污水流量來估算地下水入滲水量；對夜間用水量較大的區域，應從實測的夜間最小流量中扣除夜間用水所產生的污水量。

　　2．用水量折算法該方法適合評價排水系統服務面積比較大、以居住和商業用地為主的區域。根據區域內污水實測總量與污水產生量的差額，估算進入排水管道的入滲水量。

　　3．節點流量平衡法適用于接入用戶管少、不能封堵的排水干管入滲量評價。在管道的主要節點上安裝流量計，連續測定污水流量，通過水量平衡推算上、下游監測點之間進入管道的入滲水量。

　　3.8.3排水管段地下水入滲量調查

　　對于沿水體敷設的截流管道應進行排水管段地下水入滲量調查，確有必要的的雨水管道也可進行。主要方法有：容積測量法、抽水計量法。

　　1．容積測量法對于隔離后管段的地下水入滲量，可測定注滿已知容積容器的時間，計算得到單位時間和管長的入滲水量（m3/km˙d）。該方法測定精度高，適合于夜間可臨時封堵的管道。

　　2．抽水計量法使用潛水泵和水表，測定給定時段內監測管段的入滲水量。

　　3.9污水外滲調查

　　排水管道埋設在地下水位以上的地區，排水管道和檢查井內污水在靜壓差的作用下，通過管道接口或管道、檢查井破損等結構性缺陷處滲出管道外。污水外滲是造成管道周邊地下水和土壤污染的原因之一。因污水外滲，可能會使溝槽產生空洞，從而導致道路塌陷。

　　3.9.1調查目的

　　污水外滲調查主要針對污水管道和合流制管道，通過調查查清污水外滲的情況。

　　3.9.2調查方法污水管道外滲調查主要采用間接調查的方法，主要有：閉水試驗法、閉氣試驗法等。

　　1．閉水試驗法對管道檢測段進行封閉，將水灌至規定的水位，通過檢查井內水面的下降情況測算外滲水量。

　　2．閉氣試驗法

　　對管道檢測段進行局部封閉，在封閉檢測管段內充氣加壓，根據壓力的變化情況，確定管道泄漏情況。

　　4排水管道及檢查井修復與治理

　　針對排水管道、檢查井存在的缺陷及混接問題，根據相關規程和標準，采用非開挖或開挖等各種技術進行修復。治理雨污混接問題，恢復雨污分流。

　　4.1排水管道及檢查井修復與治理的原則

　　1．滿足管道的荷載要求；

　　2．整體修復后的管道流量一般應達到或接近管道原設計流量；

　　3．修復后的管道強度必須滿足國家或行業現行的相關規范要求；

　　4．為了盡量減少管道過水斷面的連續變化、改善水力條件、防止繼發損壞，對于同一管段出現3處及以上結構性缺陷的，應采用非開挖整體修復方法；

　　5．修復施工期間，須做好臨時排水措施，以確保周圍排水戶排水不受影響；

　　6．管道整體修復后的管道設計使用年限不應小于30年；

　　7．分流制地區，修復后的排水管道應杜絕雨污混接，嚴禁污水管道直排水體；

　　8．杜絕分流制排水系統與合流制排水系統連接。

　　9．經過結構性缺陷修復的污水管道和合流制管道，地下水入滲比例（地下水入滲量和地下水入滲量與污水量之和的比值）不應大于20%（排水區域地下水滲入量調查法），或地下水滲入量不大于70m?/km˙d（排水管段地下水滲入量調查法）。

　　4.2排水管道與檢查井修復

　　排水管道及檢查修復時的現場作業應符合現行行業標準《城鎮排水管道維護安全技術規程》（CJJ6）、《城鎮排水排水管道與泵站運行、維護及安全技術規程》（CJJ68）、《城鎮排水管道非開挖修復更新工程技術規程》（CJJ/T210）等�，F場使用的檢測設備，其安全性能應符合現行國家標準《爆炸性氣體環境用電氣設備》（GB3836）的有關規定。從事排水管道修復的單位應具備相應資質，修復人員應調查人員應培訓合格后，方可上崗。

　　4.2.1結構性缺陷修復

　　修復排水管道及檢查井存在的各種結構性缺陷，是解決地下水等外來水入滲和污水外滲的根本措施。

　　排水管道修復主要有非開挖修復和開挖修復；檢查井修復主要有局部修復和整體修復。

　　4.2.2功能性缺陷治理

　　功能性缺陷整治主要針對淤泥沉積等，可采用疏通清理等方式，恢復管道過水斷面。及時清除排水管道及檢查井中的沉積物，可有效減少進入水體污染物量。

　　4.3排水管道及檢查井修復技術

　　4.3.1局部非開挖修復技術

　　1．不銹鋼套筒法

　　外包止水材料的不銹鋼套筒膨脹后，在原有管道和不銹鋼套筒之間形成密封性的管道內襯，堵住滲漏點；主要用于脫節、滲漏等局部缺陷的修復。

　　2．點狀原位固化法將浸漬常溫固化樹脂的纖維材料固定在破損部位，注入壓縮空氣，使纖維材料緊緊擠壓在管道內壁，經固化形成新的管道內襯；用于管道脫節、滲漏、破裂等缺陷的修復。

　　3．不銹鋼雙脹環修復法采用環狀橡膠止水密封帶與不銹鋼套環，在管道接口或局部損壞部位安裝橡膠圈雙脹環，橡膠帶就位后用2~3道不銹鋼脹環固定，達到止水目的；用于變形、錯位、脫節、滲漏，且接口錯位小于3cm等缺陷的修復，但是要求管道基礎結構基本穩定、管道線形沒明顯變化、管道壁體堅實不酥化。

　　4．管道化學灌漿法將多種化學漿液通過特定裝備注入（壓入）管道破損點外部的下墊面土壤和土壤空洞中，利用化學漿液的快速固化進行止水、止漏、固土、填補空洞；適用于各種類型管道內部已發現的滲漏點和破裂點的修復。

　　4.3.2整體非開挖修復技術

　　1．熱水原位固化法

　　采用水壓翻轉方式將浸漬熱固性樹脂的軟管置入原有管道內，加熱固化后，在管道內形成新的管道內襯；用于各種結構性缺陷的修復，適用于不同幾何形狀的排水管道。

　　2．紫外光原位固化法

　　漬光敏樹脂的軟管置入原有管道內，通過紫外光照射固化，在管道內形成新的管道內襯；用于各種結構性缺陷的修復，適用于不同幾何形狀的排水管道。

　　3．螺旋纏繞法采用機械纏繞的方法將帶狀型材在原有管道內形成一條新的管道內襯；用于各種結構性缺陷的修復，適用于不同幾何形狀的排水管道，可帶水作業。

　　4．管片內襯法將PVC片狀型材在原有管道內拼接成一條新管道，并對新管道與原有管道之間的間隙進行填充；用于破裂、脫節、滲漏等缺陷的修復，管道形狀不受限制，修復迅速、快捷。

　　5．短管內襯修復技術將特制的高密度聚乙烯（HDPE）管短管在井內螺旋或承插連接，然后逐節向舊管內穿插推進，并在新舊管道的空隙間注入水泥漿固定，形成新的內襯管；用于破裂、脫節、滲漏等結構性缺陷的修復，形狀不受限制，修復迅速、快捷。

　　6．聚合物涂層法將高分子聚合物乳液與無機粉料構成的雙組份復合型防水涂層材料，混合后均勻涂抹在原有管道內表面形成高強堅韌的防水膜內襯；用于破裂、脫節、滲漏等各種缺陷的修復。

　　7．脹管法將一個錐形的脹管頭裝入到舊管道中，將舊管道破碎成片擠入周圍土層中，與此同時，新管道在脹管頭后部拉入，從而完成管道更換修復的過程；用于破裂、變形、錯位、脫節等各種缺陷的修復。

　　4.3.3檢查井修復技術

　　1．檢查井原位固化法

　　將浸漬熱固樹脂的檢查井內膽裝置吊入原有檢查井內，加熱固化后形成檢查井內襯；適用于各種類型和尺寸檢查井的滲漏、破裂等缺陷修復，不適用檢查井整體沉降的修復。

　　2．檢查井光固化貼片法將浸漬有光敏樹脂的片狀纖維材料拼貼在原有檢查井內，通過紫外光照射固化形成檢查井內襯；適用范圍同上。

　　3．檢查井離心噴涂法采用離心噴射的方法將預先配置的膏狀漿液材料均勻噴涂在井壁上形成檢查井內襯；適用于各種材質、形狀和尺寸檢查井的破裂、滲漏等各種缺陷修復，可進行多次噴涂，直到噴涂形成的內襯層達到設計厚度。

　　4.3.4開挖修復技術排水管道開挖修復參照《城鎮排水工程施工質量驗收規范》（DG/TJ08-2110-2012）、《給水排水管道工程施工及驗收規范》（GB50268-2008）等相關規范、規程執行。

　　4.4雨污混接的分流治理

　　對于管道混接點，可采用封堵、敷設新管等方式，改變原有管道的非法連接方式，恢復雨污分流，鼓勵結合海綿城市建設統籌實施。主要治理要求是：

　　1．對于市政污水管道接入市政雨水管道，應封堵所接入的污水管道，并將污水管改接入污水排水系統，所封堵的污水管道應填實處理；

　　2．對于市政雨水管道接入市政污水管道，應封堵所接入的雨水管道，并將雨水管改接入雨水排水系統，所封堵的雨水管道應填實處理；

　　3．對于市政合流管道接入市政雨水管道，應在核實計算的基礎上，加設截流系統，或者實施雨污分流。

　　4．對于小區等雨水管道接入市政污水管道，應對小區所接入的雨水管道進行封堵，并將其接入市政雨水排水系統，所封堵的雨水管道應填實處理；

　　5．對于小區等污水管道接入市政雨水管道，應對小區所接入的污水管道進行封堵，并將其接入市政污水排水系統，所封堵的雨水管道應填實處理；

　　6．對于小區等合流管道接入市政雨水管道，應對小區進行雨污分流治理，分別接入市政雨水和污水管道。

　　5截污調蓄與就地處理

　　5.1截污調蓄

　　5.1.1調蓄目的在排水系統中合理設置截污調蓄設施，可有效控制污水和初期雨水污染。

　　5.1.2調蓄設施設置原則1．調蓄池的出水應接入污水管網，當下游污水系統余量不能滿足調蓄池放空要求時，應設置就地處理設施；

　　2．調蓄池的位置，應根據排水體制、管網情況、溢流管下游水位高程和周圍環境等綜合考慮后確定，有條件的地區可采用數學模型進行設計方案優化。調蓄池的埋深宜根據上下游排水管道的埋深，綜合考慮工程用地、工程投資、施工難度、運行能耗等因素后確定；

　　3．可結合地下綜合管廊建設設置截污調蓄設施。

　　5.1.3調蓄池容積確定

　　調蓄池的有效容積應根據當地降雨特征、受納水體的環境容量、排水系統截流倍數、旱天污水量、初期雨水水質水量特征、排水系統服務面積、區域徑流系數和下游污水系統的余量等因素綜合考慮后確定。

　　5.1.4調蓄池沖洗方式

　　調蓄池應設置對底部沉積物進行沖刷清洗的裝置，調蓄池沖洗應根據工程特點和調蓄池池型設計，選用安全、環保、節能、操作方便的沖洗方式，宜采用水力自清和設備沖洗等方式。位于泵房下部的調蓄池，宜優先選用設備維護量低、控制簡單、水力驅動的沖洗方式。

　　5.1.5調蓄設施運行維護

　　1.檢查維護

　　調蓄池檢查維護周期一般為1~2個月，重點是污物和雜物的清除，并應注意調蓄池的滲漏情況。

　　2.安全措施1）嚴格執行“先通風、再檢測、后作業”的原則，未經通風和檢測，嚴禁工作人員進入調蓄池作業。2）在調蓄池出入口應設置防護欄、格篩、護蓋和警告標志等，可見度不高時，應設警示燈。

　　3）在調蓄池外醒目處，應設置警戒區、警戒線、警戒標志，其設置應國家有關規定。未經許可，不得入內。4）工作人員應佩戴隔離式防護面具，必要時應拴帶救生繩。工作人員應穿防靜電工作服、工作鞋，使用適宜的防爆型低壓燈具及不發生火花的工具，配備可燃氣體報警儀等。5）發生事故時，監護者應及時報警并報相關負責人，救援人員應做好自身防護，配備必要的呼吸器具、救援器材，嚴禁盲目施救，導致事故擴大。

　　5.2就地處理

　　5.2.1就地處理的目的

　　對于近期污水暫不具備接入市政污水管網條件的，宜在排水口附近采用就地處理技術，削減進入水體的污染物。

　　5.2.2就地處理設施的設置原則

　　1．根據黑臭水體治理要求、處理水質和水量、當地污水處理設施建設計劃和現場供電、用地、周邊環境要求等條件綜合確定；

　　2．宜選用占地面積小、簡便易行、運行成本低的技術，并應考慮后期綠化或道路恢復的銜接和與周邊景觀的有效融合；

　　3．水質和（或）水量變化大的場合，采用生物處理技術時宜設置調節設施，且須設格柵（格網）；

　　4．除手動或水力等無需外供電力控制的設施外，宜采用自動控制方式運行，相關數據應及時傳至控制中心，并應做好數據備份。





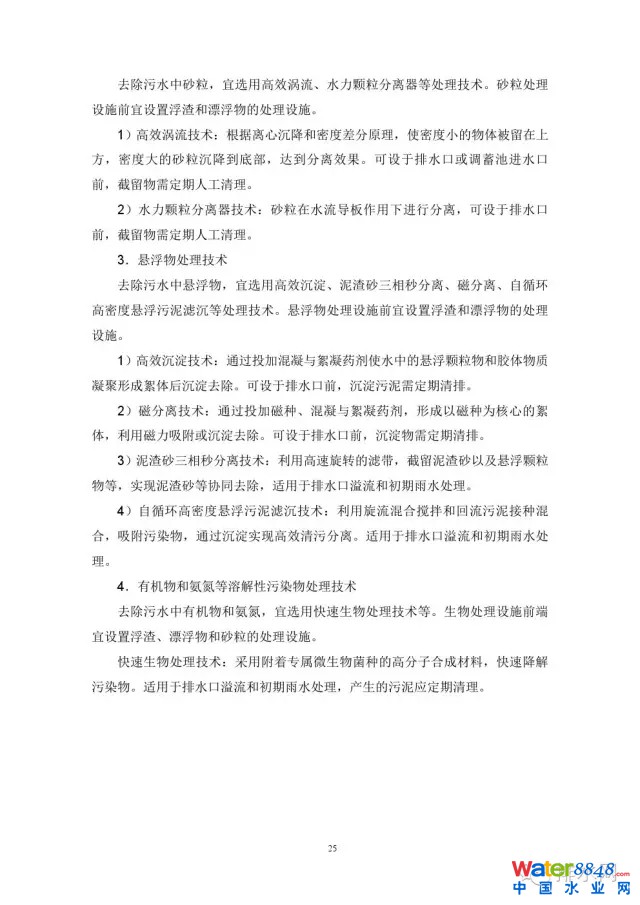

來源：住房城鄉建設部
