在當前形勢下，行業普遍關注的問題之一就是未來污泥處置的發展方向。9月11日，2015上海水業熱點論壇以“面向未來的污水污泥極致化之道”為主題。在論壇現場，十多位優秀企業代表，帶來了經典案例的分享，為行業提供了可供參考的案例支撐。威立雅水務工程北京有限公司解決方案經理莢卓哲以“丹麥Billund污水處理廠”為主要案例分析對象，給與會者帶來了系統化的思考分享。

以下內容根據現場發言整理，未經本人審閱：

大家好，我主要介紹丹麥Billund污水處理廠項目，為了實現處理水質更好，回收能源更多，以及污泥簡單化、最大化的處理，我們對這個污水處理廠進行了相應的改造。

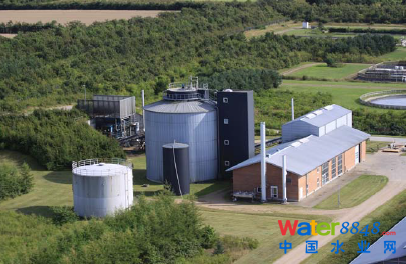

Billund污水處理廠

Billund污水處理廠，在丹麥，是一個比較小的污水處理廠，規模按照水量來說應該是5萬噸立方米/天。2014年04月獲得了Global Water Awards 全球水獎，2014年06月，EU’s Environmental price (DK) 歐盟環境獎，2014年09月獲得了Sv, AukensEnv. Price Sv, Aukens環境獎。

同時，這個項目獲得丹麥環境部的“燈塔計劃”的支持，這是面向未來的水處理方式和污水處理方式的政府支持。我們希望這個項目可以實現綠色化，可以處理固體廢物和餐廚垃圾、工業固廢等。

Billund污水處理廠是縣級的污水處理廠，但本身也會產生污泥。改造工程結束之后，會接受一部分工業污泥，還可以接受一些市政固體廢棄物，主要是餐廚垃圾。這些污泥合在一起，會進入污泥處理系統，進行有效的混合。

Billund生物能源工廠工藝圖

這是現有的污水處理廠和要建成的污水處理廠，有些數字的比較。對現有的污水處理廠來說，厭氧消化處理廠輸入1300萬噸工業垃圾，以及500噸生活垃圾、700噸干泥，每年產生的泥餅4400噸，回收的能量每年要產生130萬立方米的沼氣、1.4千兆瓦時余熱。能力回收，會產生每年300萬立方的沼氣，3.6千兆瓦時余熱/年。

對照剛才我說的改造情況，對于生活垃圾和污水處理廠自身產生的污泥，將新舊廠進行了對照，改造完，新廠會另外再增加110%的接受能力，相當于改造之后廠的接受能力是原來廠的210%。沼氣會再增加130%的量，相對于舊廠來說，改造后的廠產生的沼氣是原來的230%。產生的有機肥料，也就是泥餅會增加10%，也就是原來的110%。

對能源來說，包括發出的電和余熱，預熱可以得到循環利用，分別再增加160%，相當于原來廠的260%。

為了實現如上的目標，在處理過程當中我們進行了ExelysTM連續流熱水解技術，里面用了一個精確控制系統的技術，這也是威立雅自己開發的技術�；�于現有的污水處理廠系統上的再升級、優化，也是基于數據庫的支持。這個數據庫收集了威立雅水務集團在全世界眾多污水處理廠運行的情況總結，從而實現污水處理廠運行情況的改造、升級。

主要達到的目的是什么？處理效果更穩定、更優良。其次是減少化學藥劑的消耗，包括用電的消耗。盡可能的回收更多的資源和實現污泥的減量化。我們對物理厭氧消化，采用了厭氧氨氧化工藝用于污泥的處理。

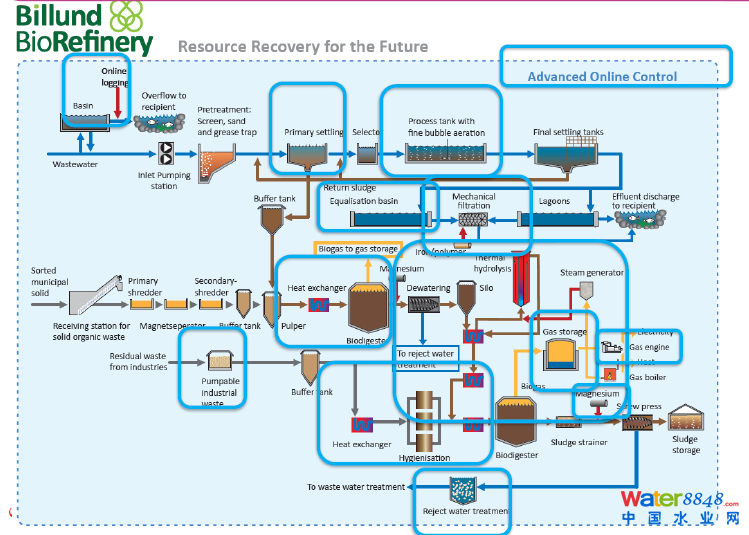

這是污水處理廠的大致系統，數字比較小�，F(xiàn)有的污水處理廠是普通的物理法工藝。第二環是來自于市政的固體廢棄物，進入污水處理廠之前進行一定的處理，之后進入污水處理廠的污泥處理系統。第三環，是工業固體廢棄物也進入污水處理廠進行處理。大家可以看到，紅色的部分是連續流熱水解的工藝，這是污泥處理系統的升級改造。

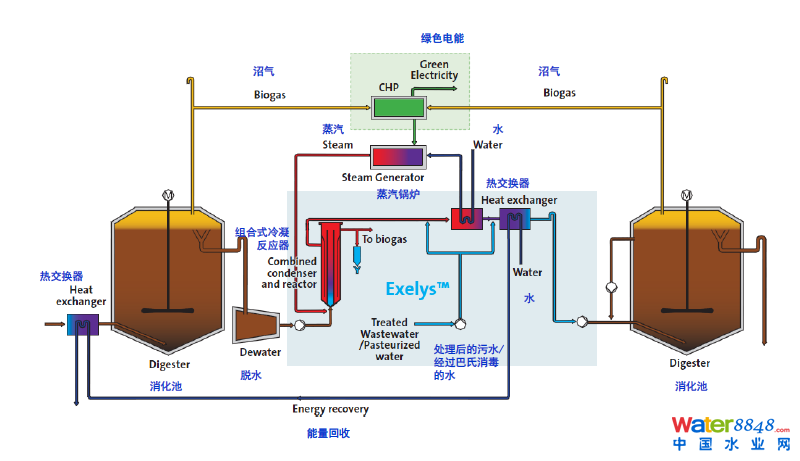

EXELYS™

Exelye連續流熱水解工藝和市場上熱水解不太一樣，這是連續流的熱水解處理。高溫是150到190度，高壓是6到15bar。難以降解的物質可以在高溫高壓下被打碎，對后續污泥更好消化、創造更多條件。

Exelye連續流熱水解，首先是把長鏈的物理物質打成短鏈物質，可以增加消化池里的負荷，產生更多的沼氣，而且可以達到滅菌效果�？梢栽龃笳託獬貎�(nèi)的反應速率=可能達到更高的負荷率。連續流熱水解，可以熱水解加物理消化，或者我們叫DLD也就是物理消化+熱水解+物理消化。

Anita  Mox的工藝（厭氧氨氧化移動床生物膜反應器工藝），可以實現短流程的短消化，大大節約能量。Anita  Mox的優點，肯定是節約了能源，處理效果也很好，工藝更簡化

此外，威立雅的STAR精確控制系統，可以實現更多的能源回收，使污水處理水質更穩定、優良。目標是，改善水廠的運行自動實時監控系統；支持員工在日常運營中的調查、數據處理和形成報告總結；基于每日數據來促使運行的進一步的優化；同時也是廠區SCADA 和 PLC 系統的補充。

謝謝大家。
